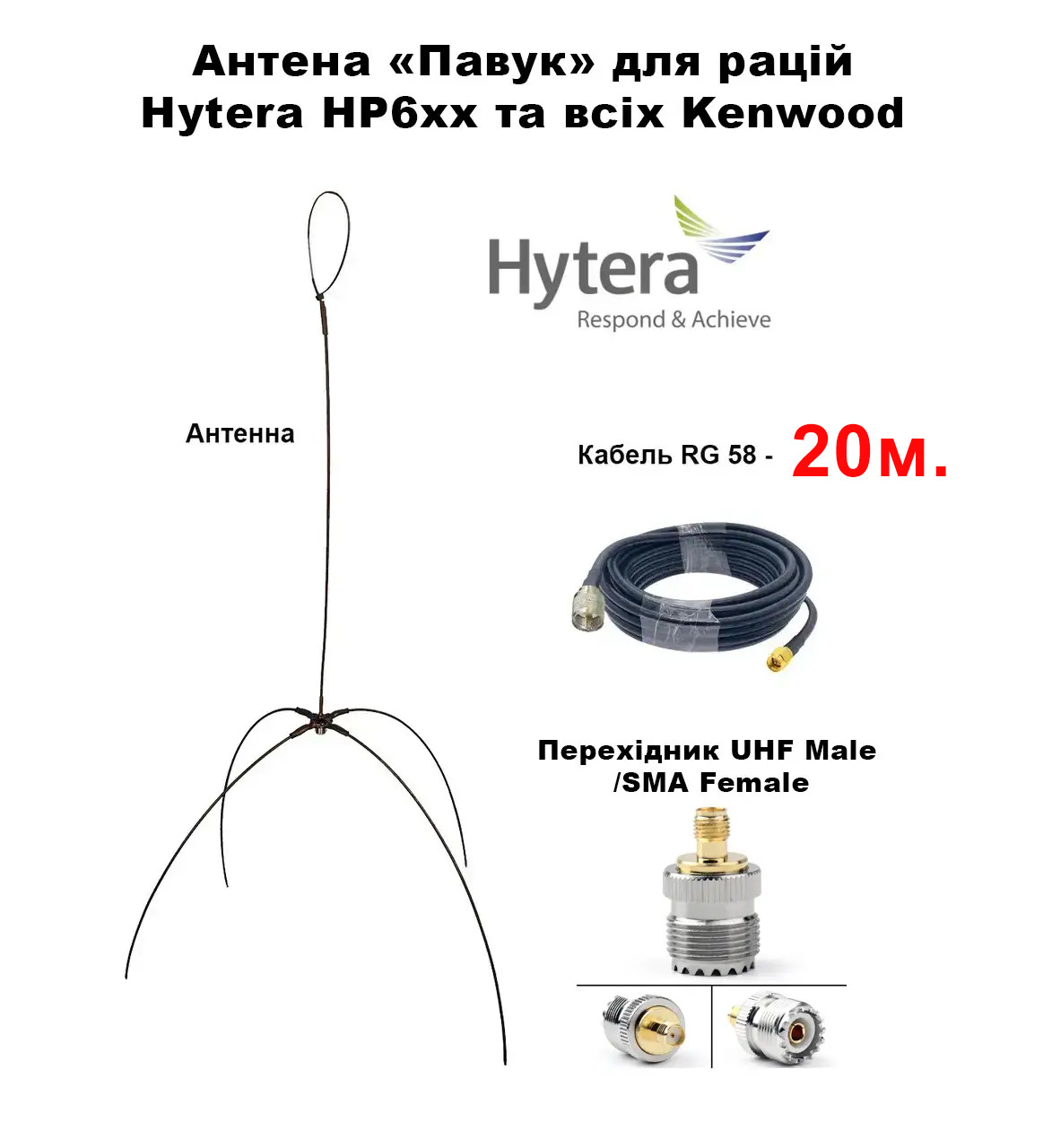

Виносна антена «ПАВУК», для рацій серії HYTERA серії серії HP6xx та усіх KENWOOD кабель 20 метрів

Антена власного виробництва виготовляється з міцного металевого тросика діаметром 4 мм та якісних герметизуючих матеріалів.

Антена має кругову діаграму спрямованості. Випромінювальні елементи вміщені в термоусадку. Для з'єднання антени із кабелем використаний роз'єм UHF PL-259 (гніздо). Усі моделі комплектуються універсальною петлею кріплення, коаксіальним антенним ВЧ кабелем довжиною 20 м із роз'ємами UHF PL-259 та у комплекті з антенним адаптером UHF/SMA-female, сумісним із роз'ємами портативних радіостанцій HYTERA серії HP6xx та усіх портативних радіостанцій KENWOOD.

Антена розроблена на вимогу та для використання силовими структурами, виконана з гнучких елементів, що дозволяє її складати у разі необхідності під час пересування та активних дій.

Антена може підвішуватись на будь-які висоти (дахи будинків, дерева, стовпи, вежі та ін.). Для налаштування радіозв’язку з укриття (бліндажі, землянки, окопи, підвали та ін.) антена розгортається зовні, забезпечуючи безпеку особового складу та надійний зв’язок.

Налаштування антени відбувається на стадії виробництва. При замовленні надається необхідна частота налаштування, антени виготовляються відповідно до вимог замовника. Для правильного заземлення зовнішніх антен використовується інструкція, яка додається.

                                                           У В А Г А !

Ефективна смуга роботи антени складає біля 12-14 МГц. При замовленні антен вкажіть діапазон використовуваних частот, і ми виготовимо антену під ваші задачі.

Для більш ефективної роботи рекомендовано виконати підрізку основної антени згідно з графіком (таблиця 1) на певну частоту роботи. Допустимі значення КСХ коливаються від 1 до 1,5. Чим ближче значення до 1, тим ефективніше ваша антена на передачу.

Коефіцієнт стоячої хвилі (КСХ) на частоті 150 МГц:

Коефіцієнт стоячої хвилі (КСХ) на частоті 407 МГц:

Електричні характеристики:

• Діапазон робочих частот: 134-174 МГц або 400-470 МГц

• Тип: Direct: 1/4 λ для 134-174 МГц

• Тип: Direct: 5/8 λ для 400-470 МГц

• Посилення (dBi): 3 для 134-174 МГц

• Посилення (dBi): 5 для 400-470 МГц

• Поляризація: вертикальна

• Опір (Ом): 50

• Максимальна потужність (Вт): 25

•

КОМПЛЕКТНІСТЬ:

• Виносна антена «ПАВУК» із довжиною вібраторів, см: від 44 до 57 (тип роз'єму на антені: UHF PL-259 (гніздо))

• Коаксіальний ВЧ кабель RG58/U довжиною 20 метрів (тип роз'ємів на кабелі: SMA-female та UHF PL-259)

• Антенний адаптер (перехідник): UHF/SMA-female

•

Механічні характеристики:

• Вага (кг): 0.4

• Колір: чорний
