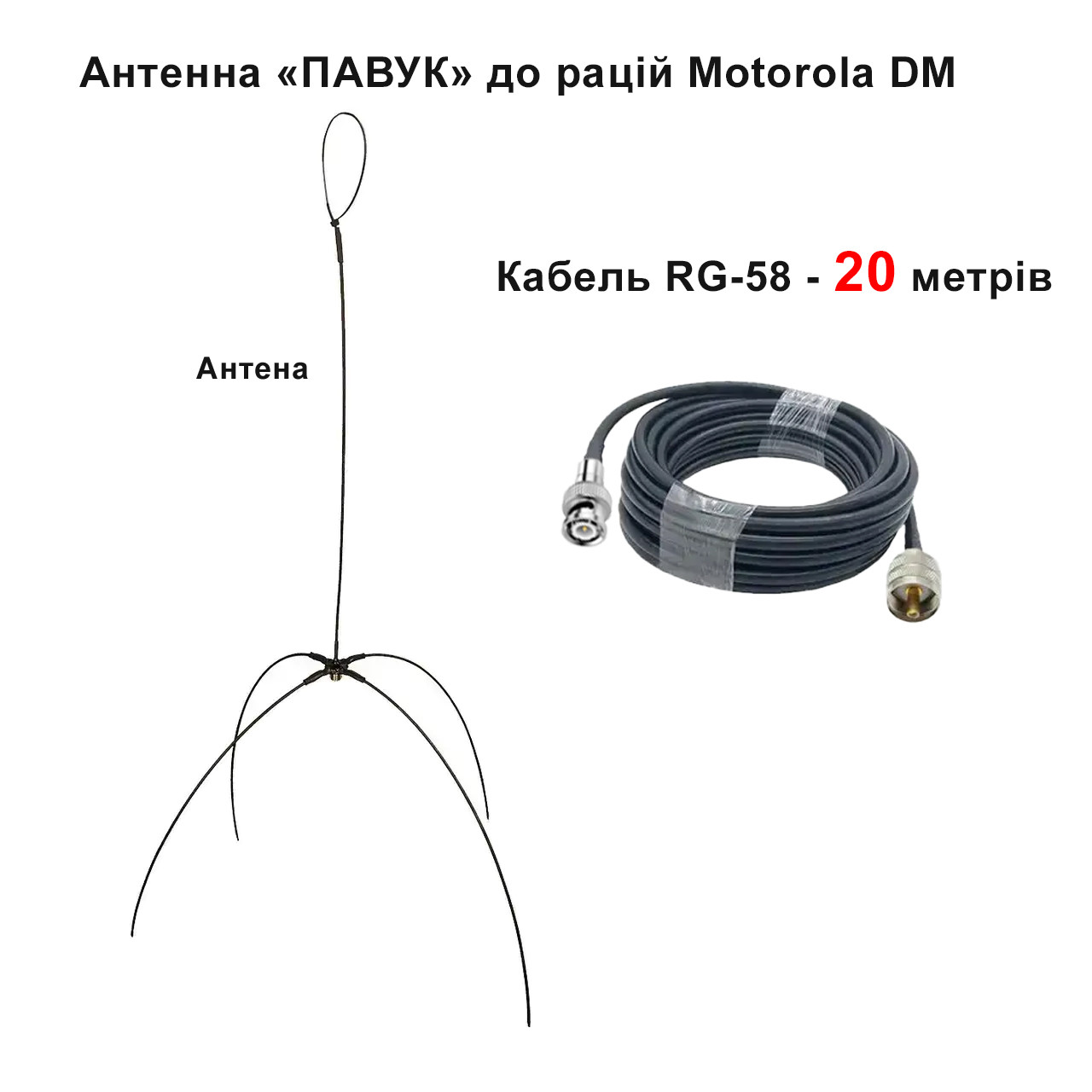

Виносна антена «ПАВУК», з роз’ємами PL-BNC, для рацій Motorola серії DM, кабель 20 метрів

Антена власного виробництва виготовляється з міцного металевого тросика діаметром 4 мм та якісних герметизуючих матеріалів.

Антена має кругову діаграму спрямованості. Випромінювальні елементи вміщені в термоусадку. Для з'єднання антени із кабелем використаний роз'єм UHF PL-259 (гніздо). Усі моделі комплектуються універсальною петлею кріплення, коаксіальним антенним ВЧ кабелем довжиною 5-20 м із роз'ємами UHF PL-259 та BNC, сумісними з автомобільними радіостанціями Motorola серії DM.

Антена розроблена на вимогу та для використання силовими структурами, виконана з гнучких елементів, що дозволяє її складати у разі потреби під час транспортування та активних дій.

Антена може підвішуватись на будь-які висоти (дахи будинків, дерева, стовпи, вежі тощо). Для налаштування радіозв’язку з укриття (бліндажі, землянки, окопи, підвали тощо) антена розгортається ззовні, забезпечуючи безпеку особового складу та надійний зв'язок.

Налаштування антени здійснюється на етапі виробництва. При замовленні надається необхідна частота налаштування, антени виготовляються відповідно до вимог замовника. Для правильного заземлення виносних антен використовується інструкція, що додається. Замовник також може самостійно налаштувати антену на необхідну частоту шляхом підрізки антени згідно наданого графіку.

                                                             У В А Г А!

Ефективна смуга роботи антени становить близько 12-14 МГц. Під час замовлення антен вкажіть діапазон частот, які ви використовуєте, і ми виготовимо антену під ваші потреби.

Для більш ефективної роботи рекомендовано виконати підрізку основної антени згідно з графіком (таблиця 1) на задану частоту роботи. Допустимі значення КСХ варіюються від 1 до 1,5. Чим ближче значення до 1, тим ефективніше антена для передачі.

Коефіцієнт стоячої хвилі (КСХ) на частоті 150 МГц:

Коефіцієнт стоячої хвилі (КСХ) на частоті 407 МГц:

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ:

• Діапазон робочих частот: 134-174 МГц або 400-470 МГц

• Тип: Direct: 1/4 λ для 134-174 МГц

• Тип: Direct: 5/8 λ для 400-470 МГц

• Посилення (dBі): 3 для 134-174 МГц

• Посилення (dBі): 5 для 400-470 МГц

• Поляризація: Вертикальна

• Хвильовий опір (Ом): 50

• Максимальна потужність (Вт): 25

•

КОМПЛЕКТНІСТЬ:

• Виносна антена «ПАВУК» з довжиною вібраторів від 44 до 57 см (тип роз'єму на антені: UHF PL-259 (гніздо)).

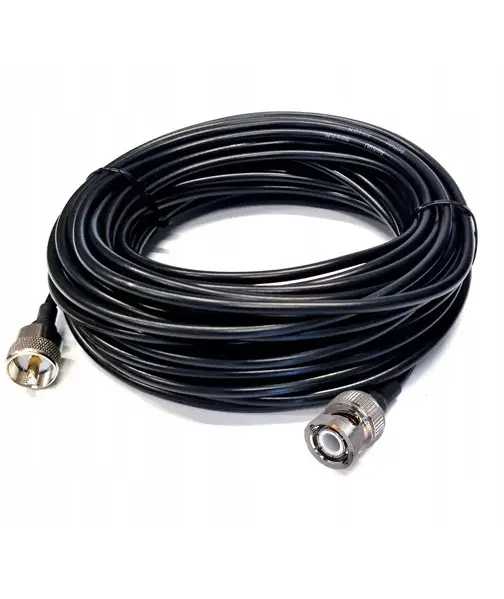

• Коаксіальний ВЧ кабель RG58/U довжиною 20 метрів (тип роз'ємів на кабелі: BNC та UHF PL-259).

•

МЕХАНІЧНІ ХАРАКТЕРИСТИКИ:

• Вага (кг): 0,4

• Колір: чорний
