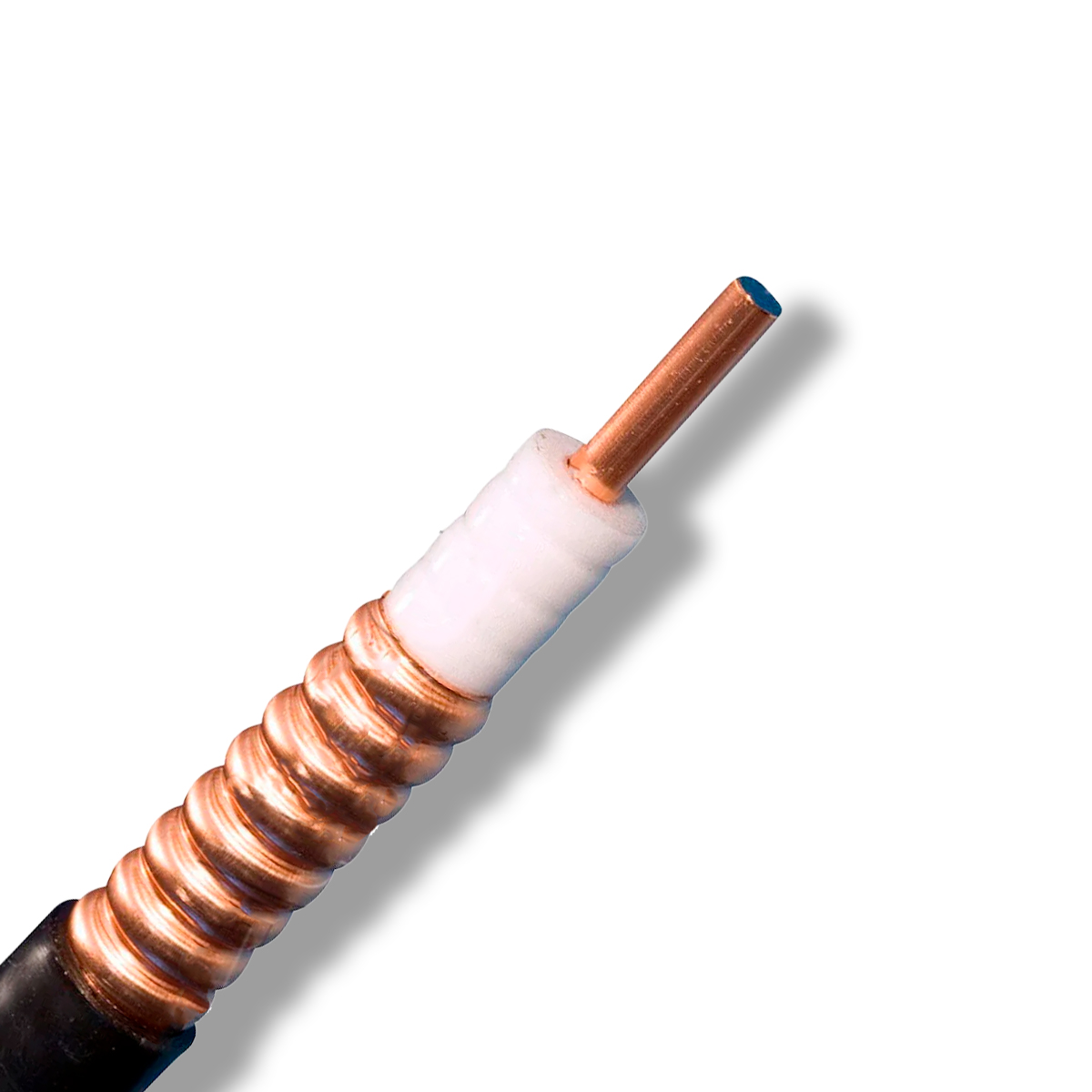

RF-1/2″ Feeder коаксіальний гофрований кабель

RF-1/2″ — коаксіальний фідерний кабель з хвильовим опором 50 Ом для побудови радіочастотних ліній, антенних систем, ретрансляторів та базових станцій. Конструкція з гофрованою мідною трубою забезпечує стабільні електричні параметри, низькі втрати та надійну роботу в широкому діапазоні частот.

Кабель підходить для зовнішнього та внутрішнього прокладання, має захисну оболонку з поліетилену або вогнезахисного безгалогенного поліетилену.

50±1 Омхвильовий опір

до 9,8 ГГцробоча частота

86%відносна швидкість

≤ -155 dBcінтермодуляція 3-го порядку

Конструктивні характеристики

Елемент	Матеріал	Діаметр, мм
Центральний провідник	Алюмінієвий провід з мідним покриттям	4,8
Діелектрик	Спінений поліетилен	12,1
Зовнішній провідник	Гофрована мідна труба	13,9
Захисна оболонка	ПЕ або вогнезахисний поліетилен без галогенів	16,0

Електричні характеристики

Параметр	Значення
Ємність погонна	77,5 пФ/м
Хвильовий опір	50±1 Ом
Відносна швидкість	86%
Пікова потужність	32 кВт
Пікова ВЧ напруга	1,8 кВ
Опір до пошкодження	1,8 кг/мм
Максимальна робоча частота	9,8 ГГц
Опір постійного струму, внутрішній провідник	1,55 Ом/км
Опір постійного струму, зовнішній провідник	2,66 Ом/км
Інтермодуляція 3-го порядку, 2×43 dBm	≤ -155 dBc

Зворотні втрати / VSWR

Діапазон частот	Типове значення VSWR
0–6000 МГц	≤ 1,20
698–960 МГц	≤ 1,10
1710–2170 МГц	≤ 1,13
2300–2400 МГц	≤ 1,15
2496–2690 МГц	≤ 1,15
3300–5000 МГц	≤ 1,18
5000–6000 МГц	≤ 1,20

Механічні та екологічні характеристики

Параметр	Значення
Мінімальний радіус вигину	70 мм
Мінімальний повторний радіус вигину	120 мм
Мінімальний момент	4 Н·м
Погонна вага	0,22 кг/м
Максимальне зусилля натягу	2000 Н
Температура зберігання	від -55 до +85 °C
Температура прокладання кабелю	від -20 до +60 °C
Робоча температура	від -55 до +85 °C

Затухання та розрахункова потужність

Частота, МГц	Затухання, дБ/100 м	Розрахункова потужність, кВт
100	2,15	3,94
200	3,08	2,75
450	4,70	1,80
800	6,35	1,33
900	6,80	1,17
1000	7,20	1,18
1500	9,05	0,95
1800	9,90	0,86
2000	10,50	0,81
2200	11,10	0,77
2400	11,60	0,68
2500	11,95	0,66
3000	13,20	0,65
4000	15,90	0,53
5000	18,20	0,47
5800	19,00	0,41
6000	21,00	0,38
7000	22,00	0,36
8000	23,00	0,33
9000	25,00	0,31
9800	27,00	0,29
