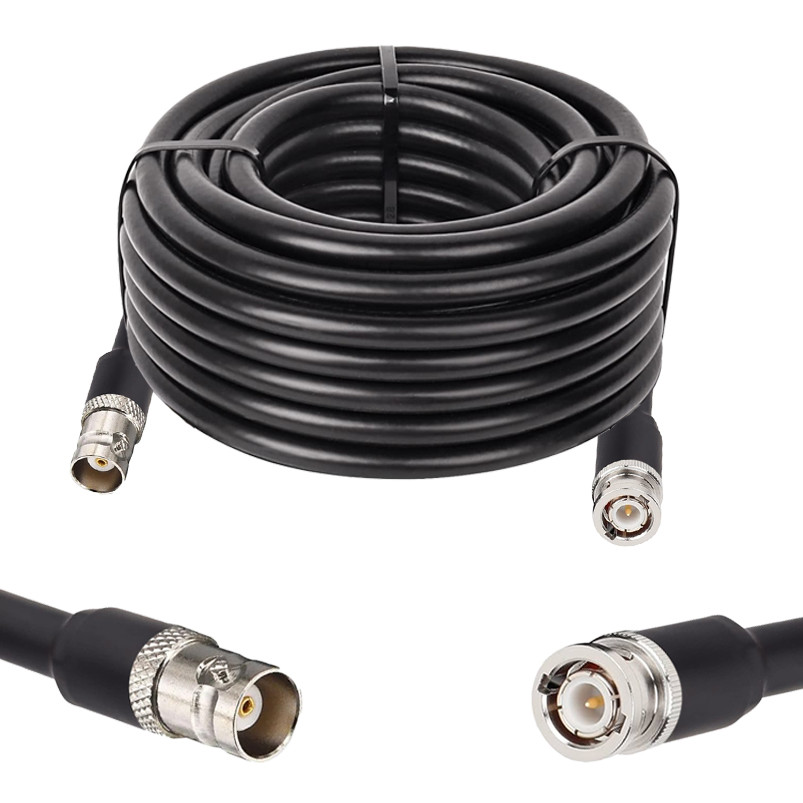

Готова кабельна збірка BNC male або BNC female, з використанням ВЧ кабеля LMR400 довжиною 15 метрів

Призначення:
Готові високоякісні кабельні збірки, виготовлені з різних типів ВЧ-кабелів і розʼємів, є незамінними елементами для налаштування та штатного використання обладнання оперативного радіозв'язку в VHF/UHF діапазонах, дронів, систем радіоелектронної боротьби (РЕБ), ВЧ-перехідників, ВЧ-пігтейлів, а також вимірювальних комплексів. Вони значно розширюють функціональні можливості обладнання та скорочують час його підготовки до роботи, що особливо важливо не лише під час повсякденної діяльності, але й в умовах бойових дій (рекомендується для РЕБ та дронів), де оперативність і надійність звʼязку є ключовими факторами успішного виконання завдань.

  Загальна характеристика кабельної збірки:

Високоякісна кабельна збірка з високочастотного коаксіального кабелю LMR400 з імпедансом 50 Ом та довжиною 15 метрів забезпечує мінімальні втрати сигналу та надійне підключення.

 Оснащена BNC-розʼємами:
  Сторона 1: BNC Male
  Сторона 2: BNC Female

*Примітка*: При замовленні готових кабельних збірок нестандартної довжини або варіантів розʼємів уточнюйте вартість продукції у менеджера. Не рекомендується використовувати кабельну збірку довжиною більше 45 метрів.

Використання:
Дана кабельна збірка широко застосовується для підключення функціональних елементів радіоелектронних засобів таких відомих марок, як KENWOOD, MOTOROLA, ICOM, HARRIS при організації радіозв’язку у VHF/UHF діапазонах частот у стаціонарних приміщеннях та польових умовах. Також вона використовується для підключення підсилювачів, ретрансляторів, систем радіолокації та антенних фідерних систем різного призначення.

 Переваги:
1. Висока гнучкість і надійність з'єднання.
2. Якісні матеріали забезпечують тривалий термін служби.
3. Зручність підключення завдяки стандартним розʼємам.
4. Стабільна передача сигналу без значних втрат

 Характеристика та конструктивні особливості ВЧ-кабелю:
ВЧ-кабель LMR400 – це високоякісний коаксіальний кабель, який вирізняється низькими втратами сигналу, довговічністю та універсальністю. Він широко застосовується в телекомунікаціях, радіозвʼязку, системах GPS, антенах Wi-Fi, а також у промислових і військових телекомунікаційних системах. Цей кабель ідеально підходить для використання в умовах, де потрібна висока продуктивність та надійність. Він стійкий до зовнішніх впливів, зокрема до ультрафіолету та перепадів температур, що робить його придатним як для внутрішнього, так і для зовнішнього монтажу.

Коаксіальний кабель LMR400 – це аналог коаксіальних кабелів RG-8, RG213, RG214, Belden H1000, 7810A, LDF 1-50. LMR400 рекомендований більшістю виробників бездротового обладнання, включаючи радіорелейне обладнання, системи WiMAX, BWA та LMDS.

Основні переваги коаксіального кабелю LMR400:
1. Низькі втрати:
Кабель LMR400 має менші втрати у порівнянні з кабелями типу RG8/RG213, що досягається завдяки використанню спіненого діелектрика із закритими порами та суцільному екрануванню алюмінієвою стрічкою.

2. Захист від несприятливих погодних умов:
Зовнішня оболонка із стійкого до ультрафіолету чорного поліетилену робить кабель міцним і стійким до різних впливів навколишнього середовища. Версія DB (Drain Block) додатково містить усередині обплетення спеціальний водозахисний матеріал, який захищає кабель від проникнення вологи й корозії навіть за умов пошкодження оболонки.

3. Екранування:
Суцільний зовнішній екран із привареної до спіненого діелектрика алюмінієвої стрічки забезпечує екранування понад 90 дБ. Спільно прокладені кабелі мають взаємну ізоляцію понад 180 дБ, а також чудову стійкість до перешкод на вході й виході.

4. Фазова стабільність:
Монолітна структура та спінений діелектрик кабелю забезпечують високу стабільність фазового зсуву як при зміні температури, так і при згинанні. Це робить фазову стабільність порівнянною з твердим діелектриком або діелектриком із повітряним прошарком.

 Основні характеристики:
імпеданс: 50 Ом.
діаметр: 10,29 мм.
матеріал внутрішнього провідника: суцільний мідний провідник з алюмінієвим покриттям.
діелектрик: спінений поліетилен (Foam PE), який забезпечує низькі втрати та високу швидкість розповсюдження сигналу.
екранування: подвійне — алюмінієва фольга та обплетення з лудженої міді, що захищають від електромагнітних перешкод (EMI).
зовнішня оболонка: поліетилен (PE), стійкий до ультрафіолету, підходить для використання на відкритому повітрі.
мінімальний радіус вигину: 25,4 мм.
діапазон робочих температур: від -40°C до +85°C.
термін служби: до 20 років при експлуатації на відкритому повітрі.

 затухання сигналу, дБ/100м:
– 150 МГц: приблизно 5 дБ.
– 450 МГц: приблизно 8,9 дБ.
– 900 МГц: приблизно 12,8 дБ.

Інші параметри:
швидкість розповсюдження сигналу: 84%.
максимальна потужність:
 до 1,5 кВт при частоті 150 МГц.
 до 0,83 кВт при частоті 450 МГц.
 до 0,58 кВт при частоті 900 МГц.

електрична міцність: витримує напругу до 8000 В.
вага: приблизно 0,101 кг/м.

Цей кабель вважається ідеальним вибором для високочастотних систем, де потрібна надійність, ефективність та висока продуктивність.

Загальна характеристика роз'ємів у збірці:

Роз'єми серії BNC male і BNC female забезпечують швидкий та надійний байонетний тип з'єднання з ВЧ-кабелем LMR400 у кабельній збірці для підключення до різних радіотехнічних пристроїв. Роз'єми серії BNC, абревіатура означає «Bayonet Neill–Concelman».

Характеристики роз'єму BNC Male:

Характеристики роз'єму BNC Female:

Якщо вам потрібна консультація щодо вибору готових кабельних збірок, роз'ємів до них чи є інші питання, звертайтесь.
