Призначення: Готові, високоякісні кабельні збірки, виготовлені з різних типів ВЧ-кабелів і роз'ємів, є незамінними елементами для налаштування та штатного використання обладнання оперативного радіозв'язку в діапазонах VHF/UHF, дронів, систем радіоелектронної боротьби (РЕБ), ВЧ перехідників, ВЧ пігтейлів, а також вимірювальних комплексів. Вони значно розширюють функціональні можливості обладнання та скорочують час його підготовки до роботи, що особливо важливо не тільки у повсякденній діяльності, але й в умовах ведення бойових дій, де оперативність та надійність зв'язку є ключовими факторами успішного виконання завдань.

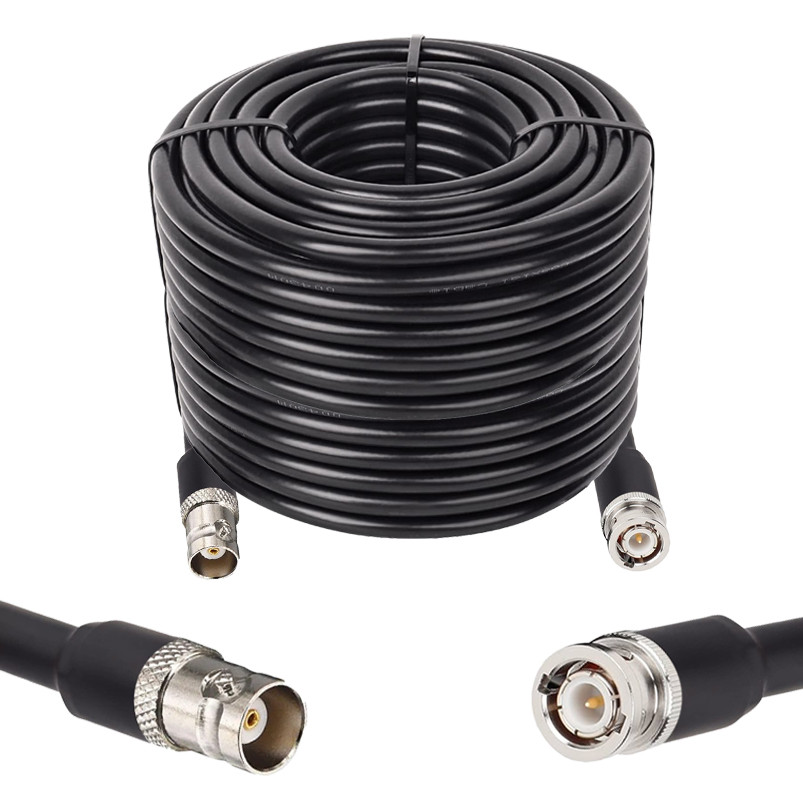

Загальна характеристика кабельної збірки: Високоякісна кабельна збірка з високочастотного коаксіального кабелю RG8/U з імпедансом 50 Ом, довжиною 35 метрів забезпечує мінімальні втрати сигналу та надійне з'єднання.
Оснащена BNC роз'ємами:
Сторона 1: BNC Male
Сторона 2: BNC Female
Примітка: При замовленні готових кабельних збірок нестандартної довжини та варіантів роз'ємів ціну продукції уточнюйте у менеджера. Не рекомендується використовувати кабельну збірку довжиною понад 45 метрів.
Дана кабельна збірка широко використовується для підключення функціональних елементів радіоелектронних засобів таких відомих марок, як KENWOOD, MOTOROLA, ICOM, HARRIS, при організації радіозв'язку в діапазонах частот VHF/UHF у стаціонарних приміщеннях і польових умовах, а також для підключення підсилювачів, репітерів, систем радіолокації, антенн-фідерних систем різного призначення.
Переваги:
1. Висока гнучкість і надійність з'єднання.
2. Якісні матеріали забезпечують тривалий термін служби.
3. Зручність підключення завдяки стандартним роз'ємам.
4. Стабільна передача сигналу без значних втрат.
Характеристика та конструктивні властивості ВЧ кабеля:
Високочастотний кабель RG8/U – це високочастотний коаксіальний кабель, який широко використовується в телекомунікаціях, радіозв'язку та інших сферах, що потребують надійної передачі сигналів. Ось його повна характеристика:
Основні характеристики:
діаметр: 10,29 мм.
матеріал внутрішнього провідника: багатожильна мідь або мідь з алюмінієвим покриттям.
діелектрик: спінений поліетилен (Foam PE), який забезпечує низькі втрати та високу швидкість розповсюдження сигналу.
екранування: подвійне — алюмінієва фольга та обплетення з лудженої міді, що захищає від електромагнітних перешкод (EMI).
зовнішня оболонка: полівінілхлорид (PVC) або поліетилен (PE), стійкий до ультрафіолету, підходить для використання на відкритому повітрі.
мінімальний радіус вигину: близько 100 мм.
діапазон робочих температур: від -40°C до +75°C.
термін служби: до 20 років при експлуатації на відкритому повітрі.
Електричні характеристики:
хвильовий опір: 50 Ом.
максимальний частотний діапазон: 3 ГГц.
швидкість розповсюдження сигналу: 66%.
ємність: 101,0 пФ/м.
опір ізоляції, мінімум: 105 МОм × км.
шлейфовий опір, максимум: 11 МОм × км.
максимальна робоча напруга: 5,1 кВ.
електрична міцність при 50 Гц: 9,5 кВеф.
максимальна потужність: до 3700 В RMS.
електрична міцність: витримує напругу до 2600 В DC.
Затухання при температурі 20°C:
| МГц | 100 | 200 | 500 | 800 | 1000 | 1350 | 1750 |
| дБ/100 м | 8,0 | 10,8 | 17,0 | 25,0 | 26,5 | 30,6 | 35,0 |
Технічні характеристики:
мінімальний радіус вигину: ~ 50 мм.
допустима робоча температура: від -35°C до +80°C.
вміст міді: 62,0 кг/км.
вага: ~ 128 г/м.
Застосування:
RG8/U ідеально підходить для:
радіозв'язку у діапазонах VHF/UHF.
антен та ретрансляторів.
систем радіолокації.
телекомунікаційних систем.
промислових і військових застосувань.
Цей кабель забезпечує надійну передачу сигналу та стійкість до впливу навколишнього середовища, що робить його універсальним вибором для різних завдань.
Загальна характеристика роз'ємів у збірці:
Роз'єми серії BNC male і BNC female забезпечують швидкий та надійний байонетний тип з'єднання з ВЧ-кабелем LMR400 у кабельній збірці для підключення до різних радіотехнічних пристроїв. Роз'єми серії BNC, абревіатура означає «Bayonet Neill–Concelman».
Характеристики роз'єму BNC Male:
|
Технічні характеристики |
Значення |
|
Тип роз'єму |
Кабельний роз'єм BNC |
|
Центральний контакт (Pin) |
Male (Тато, Штифт, Вилка, Штекер, Plug) |
|
Спосіб монтажу центрального контакту на жилу кабелю |
Пайка |
|
Спосіб монтажу на зовнішню оболонку та екран кабелю/ Інструмент |
Обтискною втулкою / Потрібен обтискний інструмент |
|
Спосіб з'єднання з відповідним роз'ємом |
Різьбове з'єднання (різьба всередині) |
|
Конструктив |
Прямий конектор |
|
Сумісні типи коаксіальних кабелів |
RG-58 |
|
Покриття корпусу |
Нікель |
|
Покриття центрального контакту |
Золото |
|
Діелектрик |
Дельрін |
|
Матеріал корпусу |
Латунь |
|
Хвильовий опір |
50 Ом |
|
Діапазон робочих частот |
0 – 11 ГГц |
|
Коефіцієнт Стякової Хвилі (КСВ) |
1,3 max. 0-11 ГГц |
|
Температурний діапазон |
від -55 °C до 85 °C |
Характеристики роз'єму BNC Female:
|
Технічні характеристики |
Значення |
|
Тип роз'єму |
Кабельний роз'єм BNC |
|
Центральний контакт (Pin) |
Female (Мама, Гніздо, Розетка, Jack) |
|
Спосіб монтажу центрального контакту на жилу кабелю |
Пайка |
|
Спосіб монтажу на зовнішню оболонку та екран кабелю/ Інструмент |
Обтискною втулкою / Потрібен обтискний інструмент |
|
Спосіб з'єднання з відповідним роз'ємом |
Різьбове з'єднання (зовнішня різьба) |
|
Конструктив |
Прямий конектор |
|
Сумісні типи коаксіальних кабелів |
RG-58 |
|
Покриття корпусу |
Нікель |
|
Покриття центрального контакту |
Золото |
|
Діелектрик |
Дельрін |
|
Матеріал корпусу |
Латунь |
|
Хвильовий опір |
50 Ом |
|
Діапазон робочих частот |
0 – 11 ГГц |
|
Коефіцієнт Стякової Хвилі (КСВ) |
1,3 max. 0-11 ГГц |
|
Температурний діапазон |
від -55 °C до 85 °C |
Якщо вам потрібна консультація щодо вибору готових кабельних збірок, роз'ємів до них чи є інші питання, звертайтесь.
Контакти: Олександр:+38(067)449-07-39,Артем: +38(067)959-04-11
Костянтин: +38(067)449-07-46, Юрій: +38(067)504-19-67
