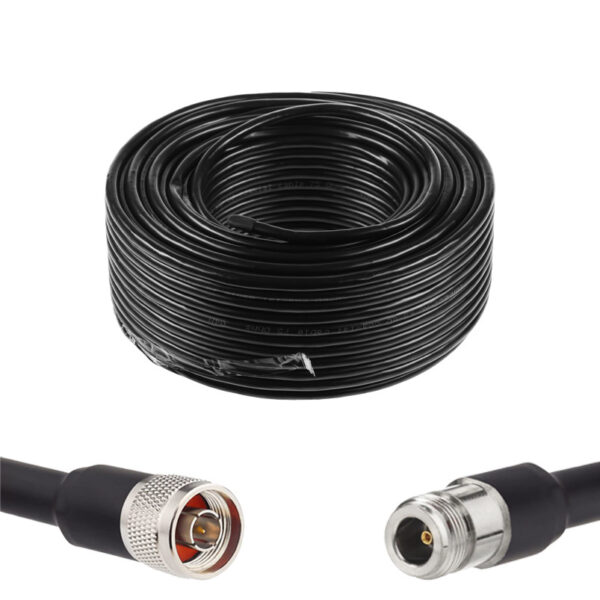

Готова кабельна збірка N male або N female, з використанням ВЧ кабеля SLR600 довжиною 45 метрів

Призначення:
Готові високоякісні кабельні збірки, виготовлені з різних типів ВЧ-кабелів і розʼємів, є незамінними елементами для налаштування та штатного використання обладнання оперативного радіозв'язку в VHF/UHF діапазонах, дронів, систем радіоелектронної боротьби (РЕБ), ВЧ-перехідників, ВЧ-пігтейлів, а також вимірювальних комплексів. Вони значно розширюють функціональні можливості обладнання та скорочують час його підготовки до роботи, що особливо важливо не лише під час повсякденної діяльності, але й в умовах бойових дій (рекомендується для РЕБ та дронів), де оперативність і надійність звʼязку є ключовими факторами успішного виконання завдань.

 Загальна характеристика кабельної збірки:

Високоякісна кабельна збірка з високочастотного коаксіального кабелю SLR-600 з імпедансом 50 Ом та довжиною 45 метрів забезпечує мінімальні втрати сигналу та надійне підключення.

Оснащена роз'ємами N:

Сторона 1: N-male

Сторона 2: N-female

Примітка: При замовленні готових кабельних збірок нестандартної довжини та варіантів роз'ємів ціну продукції уточнюйте у менеджера. Не рекомендується використовувати кабельну збірку довжиною понад 70 метрів.

Ця кабельна збірка широко використовується для підключення функціональних елементів радіоелектронних засобів таких відомих марок, як KENWOOD, MOTOROLA, ICOM, HARRIS при організації радіозв'язку в діапазонах частот VHF/UHF у стаціонарних приміщеннях та польових умовах, а також для підключення підсилювачів, ретрансляторів, систем радіолокації, антен-фідерних систем різного призначення.

Кабельна збірка ідеально підходить для використання в телекомунікаційних системах, радіообладнанні, дронах та інших пристроях, що потребують стабільного з'єднання.

Переваги:

1.     Надійне з'єднання завдяки високоякісним роз'ємам.

2.     Стійкість до зовнішніх впливів.

3.     Легкість у встановленні та експлуатації.

4.     Стабільна передача сигналу у широкому діапазоні частот.



 Опис кабелю SLR-600

SLR-600 – це коаксіальний кабель із низькими втратами діаметром 14,7 мм, призначений для передавання високочастотних сигналів із мінімальними спотвореннями. Його висока ефективність і компактні розміри роблять його ідеальним для різних професійних і технічних застосувань.

Конструкція:
– Центральна жила: алюмінієвий дріт із мідним покриттям діаметром 4,3 мм.
– Внутрішній діелектрик: спінений поліетилен, діаметр 11,5 мм.
– Екранування: два шари — алюмінієва фольга (діаметр 11,6 мм) та мідна оплетка із заповненням 85% (діаметр 11,7 мм).
– Зовнішня оболонка: поліетилен (PE), діаметр 14,7 мм.

Електричні характеристики:
– Хвильовий опір: 50 Ом.
– Ємність: 76 пФ/м.
– Швидкість поширення сигналу: 87%.
– Випробування ізоляції: 8000 В.
– Робоча частота: до 6 ГГц.
– Частота зрізу: до 10,2 ГГц.
– Ефективність екранування: >90 дБ.

Механічні параметри:
– Вага: 200 г/м.
– Радіус вигину: 38,1 мм.
– Міцність на стиск: 1,1 кг/мм.
– Міцність на розтяг: 159 кг.
– Діапазон температур: від -40 до +80 °C.

Згасання (типові значення):
– 50 МГц: 0,02 дБ/м.
– 900 МГц: 0,08 дБ/м.
– 1800 МГц: 0,12 дБ/м.
– 3000 МГц: 0,16 дБ/м.
– 6000 МГц: 0,25 дБ/м.

Переваги:
– Низькі втрати сигналу та надійне екранування.
– Компактні розміри й простота встановлення.
– Довговічність і стійкість до механічних і кліматичних впливів.

Застосування:
SLR-600 ідеально підходить для VHF/UHF-діапазонів, дронів, систем РЕБ, ВЧ перехідників і пігтейлів.



Загальна характеристика роз'ємів у збірці:

  Роз'єми N-типу (N male і N female) широко використовуються в телекомунікаціях, радіолокації, супутниковому зв'язку та інших сферах, де необхідна передача високочастотного сигналу, завдяки їхній надійності та стійкості до зовнішніх впливів.

Роз'єми N-типу забезпечують міцне з'єднання, стійке до вібрацій та механічних навантажень.

Багато моделей мають ущільнювальні кільця для захисту від вологи, що робить їх придатними для використання на відкритому повітрі. Доступні обтискні, паяні та накручувані варіанти, що спрощує монтаж.



 Роз'єм N male (тато):

конструкція: роз'єм має зовнішню різьбу та центральний штир, який використовується для підключення до роз'єму N female.

застосування: використовується для підключення коаксіальних кабелів до антен, підсилювачів сигналу, ретрансляторів та іншого обладнання.

сумісність: підходить для кабелів з різним діаметром, включаючи RG-58, RG-213, LMR-400 та інші.

матеріали: зазвичай виготовляється з латуні з нікелевим покриттям для захисту від корозії. Центральний контакт може бути позолоченим для покращення провідності.

частотний діапазон: підтримує частоти до 11 ГГц, що робить його придатним для високочастотних застосувань.

імпеданс: 50 Ом, що забезпечує мінімальні втрати сигналу.



 Роз'єм N female (мама):

конструкція: має внутрішню різьбу і гніздо для центрального штиря роз'єму N male.

застосування: часто використовується як стаціонарний роз'єм на обладнанні, такому як антени, ретранслятори та вимірювальні прилади.

сумісність: також підходить для кабелів з різним діаметром, аналогічно до N male.

матеріали: виготовляється з тих самих матеріалів, що й N male, з аналогічним захистом від корозії.

частотний діапазон: підтримує ті ж частоти до 11 ГГц.

імпеданс: 50 Ом.
