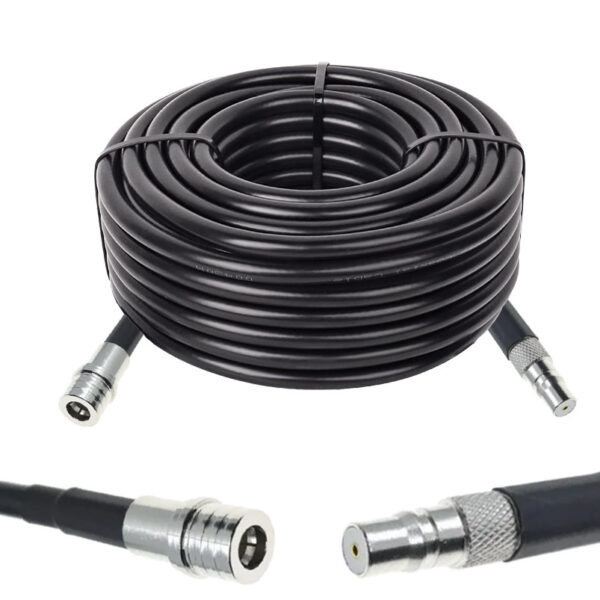

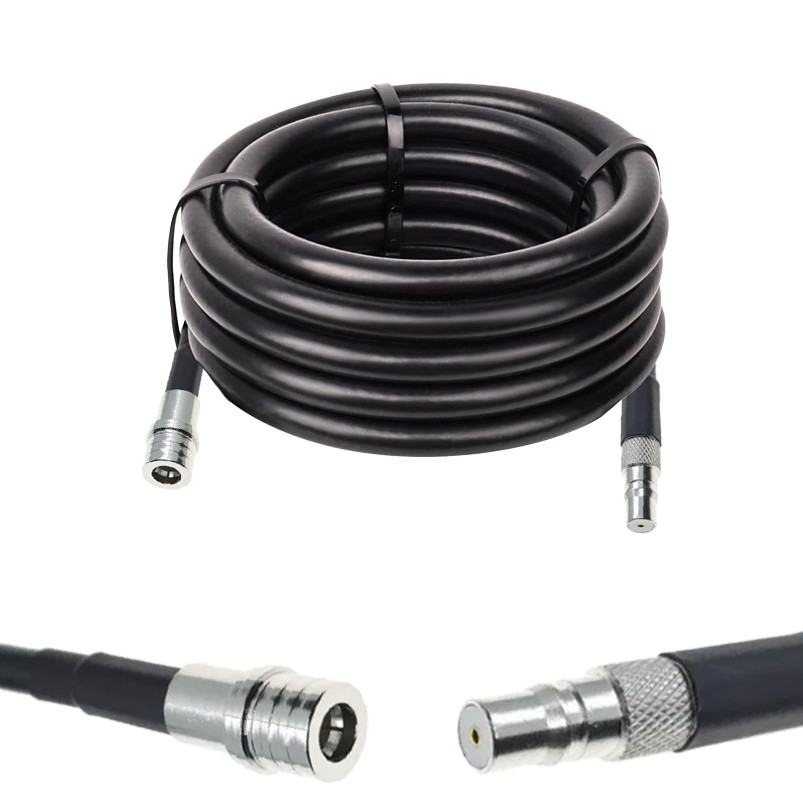

Готова кабельна збірка QMA male або QMA female, з використанням ВЧ кабеля LMR400 довжиною 10 метрів

1815,00

Артикул: 3158 Категорія:

Опис

Призначення: Готові, високоякісні, кабельні збірки, виготовлені з різних типів ВЧ-кабелів та роз'ємів, є незамінними елементами для налаштування і штатного використання обладнання оперативного радіозв'язку у VHF/UHF діапазонах, дронів, систем радіоелектронної боротьби (РЕБ), ВЧ перехідників, ВЧ пігтейлів, а також вимірювальних комплексів. Вони значно розширюють функціональні можливості обладнання та скорочують час його підготовки до роботи, що особливо важливо не лише під час повсякденної діяльності, але й у бойових умовах, де оперативність та надійність зв'язку є ключовими факторами успішного виконання завдань.

Загальна характеристика кабельної збірки: Високоякісна кабельна збірка з високочастотного коаксіального кабелю SLR400, довжиною 10 метрів забезпечує надійне підключення пристроїв, гарантуючи мінімальні втрати сигналу та стабільне передавання/прийом радиочастотного сигналу.

Оснащена QMA разъёмами:

Сторона 1:  QMA male

Сторона 2: QMA female

*Примітка: При замовленні готових кабельних збірок нестандартної довжини та варіантів роз'ємів – ціну продукції уточнюйте у менеджера. Не рекомендується використовувати кабельну збірку більше ніж 30 метрів.

Дана кабельна збірка широко використовується для підключення функціональних елементів радіоелектронних засобів таких відомих марок, як KENWOOD, MOTOROLA, ICOM, HARRIS при організації радіозв'язку у VHF/UHF діапазонах частот у стаеннях і польових умовах, а також для підключення підсилювачів, репітерів, систем радіолокації, антенних фідерних систем різного призначення.

Переваги:

1. Висока гнучкість та надійність з'єднання.

2. Якісні матеріали забезпечують тривалий термін служби.

3. Зручність підключення завдяки стандартним роз'ємам.

4. Стабільна передача сигналу без значних втрат.

 Характеристика та конструктивні особливості ВЧ-кабелю:
ВЧ-кабель LMR400 – це високоякісний коаксіальний кабель, який вирізняється низькими втратами сигналу, довговічністю та універсальністю. Він широко застосовується в телекомунікаціях, радіозвʼязку, системах GPS, антенах Wi-Fi, а також у промислових і військових телекомунікаційних системах. Цей кабель ідеально підходить для використання в умовах, де потрібна висока продуктивність та надійність. Він стійкий до зовнішніх впливів, зокрема до ультрафіолету та перепадів температур, що робить його придатним як для внутрішнього, так і для зовнішнього монтажу.

Коаксіальний кабель LMR400 – це аналог коаксіальних кабелів RG-8, RG213, RG214, Belden H1000, 7810A, LDF 1-50. LMR400 рекомендований більшістю виробників бездротового обладнання, включаючи радіорелейне обладнання, системи WiMAX, BWA та LMDS.

Основні переваги коаксіального кабелю LMR400:
1. Низькі втрати:
Кабель LMR400 має менші втрати у порівнянні з кабелями типу RG8/RG213, що досягається завдяки використанню спіненого діелектрика із закритими порами та суцільному екрануванню алюмінієвою стрічкою.

2. Захист від несприятливих погодних умов:
Зовнішня оболонка із стійкого до ультрафіолету чорного поліетилену робить кабель міцним і стійким до різних впливів навколишнього середовища. Версія DB (Drain Block) додатково містить усередині обплетення спеціальний водозахисний матеріал, який захищає кабель від проникнення вологи й корозії навіть за умов пошкодження оболонки.

3. Екранування:
Суцільний зовнішній екран із привареної до спіненого діелектрика алюмінієвої стрічки забезпечує екранування понад 90 дБ. Спільно прокладені кабелі мають взаємну ізоляцію понад 180 дБ, а також чудову стійкість до перешкод на вході й виході.

4. Фазова стабільність:
Монолітна структура та спінений діелектрик кабелю забезпечують високу стабільність фазового зсуву як при зміні температури, так і при згинанні. Це робить фазову стабільність порівнянною з твердим діелектриком або діелектриком із повітряним прошарком.

 Основні характеристики:
імпеданс: 50 Ом.
діаметр: 10,29 мм.
матеріал внутрішнього провідника: суцільний мідний провідник з алюмінієвим покриттям.
діелектрик: спінений поліетилен (Foam PE), який забезпечує низькі втрати та високу швидкість розповсюдження сигналу.
екранування: подвійне — алюмінієва фольга та обплетення з лудженої міді, що захищають від електромагнітних перешкод (EMI).
зовнішня оболонка: поліетилен (PE), стійкий до ультрафіолету, підходить для використання на відкритому повітрі.
мінімальний радіус вигину: 25,4 мм.
діапазон робочих температур: від -40°C до +85°C.
термін служби: до 20 років при експлуатації на відкритому повітрі.

 затухання сигналу, дБ/100м:
– 150 МГц: приблизно 5 дБ.
– 450 МГц: приблизно 8,9 дБ.
– 900 МГц: приблизно 12,8 дБ.

Інші параметри:
швидкість розповсюдження сигналу: 84%.
максимальна потужність:
 до 1,5 кВт при частоті 150 МГц.
 до 0,83 кВт при частоті 450 МГц.
 до 0,58 кВт при частоті 900 МГц.


електрична міцність: витримує напругу до 8000 В.
вага: приблизно 0,101 кг/м.

Цей кабель вважається ідеальним вибором для високочастотних систем, де потрібна надійність, ефективність та висока продуктивність.

Загальна характеристика роз'ємів у збірці:

Роз'єми QMA male – QMA female забезпечують надійне з'єднання кабелю з радіотехнічними пристроями.

Загальна характеристика роз'ємів:

Роз'єми QMA (Quick Mate Adapter) використовуються для високочастотних з'єднань і мають низку характеристик, які роблять їх зручними для застосування в телекомунікаціях, радіоелектроніці та інших галузях.



QMA Male (тато):

тип з'єднання: швидкознімний механізм із засувкою, що дозволяє швидко підключати та відключати роз'єм.

імпеданс: 50 Ом, що забезпечує мінімальні втрати сигналу.

частотний діапазон: до 8 ГГц, підходить для високочастотних застосувань.

матеріал корпусу: Зазвичай латунь із нікелевим або золотим покриттям для захисту від корозії.

застосування: Використовується для підключення до коаксіальних кабелів, таких як RG-58, RG-174, RG-316.

монтаж: обтисковий тип, що забезпечує надійне з’єднання з кабелем.

 QMA Female (мама):

тип з'єднання: подібно до male-роз'єму, має засувний механізм для швидкого підключення.

імпеданс: 50 Ом, що також сприяє мінімальним втратам сигналу.

частотний діапазон: до 8 ГГц, ідеально підходить для високочастотних систем.

матеріал корпусу: Латунь із захисним покриттям (нікель або золото).

застосування: встановлюється на коаксіальні кабелі, такі як RG-58, RG-174, RG-316, а також може бути закріплена на корпусі обладнання.

монтаж: обтисковий тип, часто використовується з гайкою для кріплення до панелі або корпусу.

Зазначені  роз'єми відомі завдяки  своїй компактності та зручності використання.



Якщо Вам потрібна консультація щодо вибору готових кабельних зборок, роз'ємів до них чи є інші запитання, звертайтеся.

Контакти: Олександр: +38(067)449-07-39,  Артем: +38(067)959-04-11

                   Костянтин: +38(067)449-07-46,  Юрій: +38(067)504-19-67
