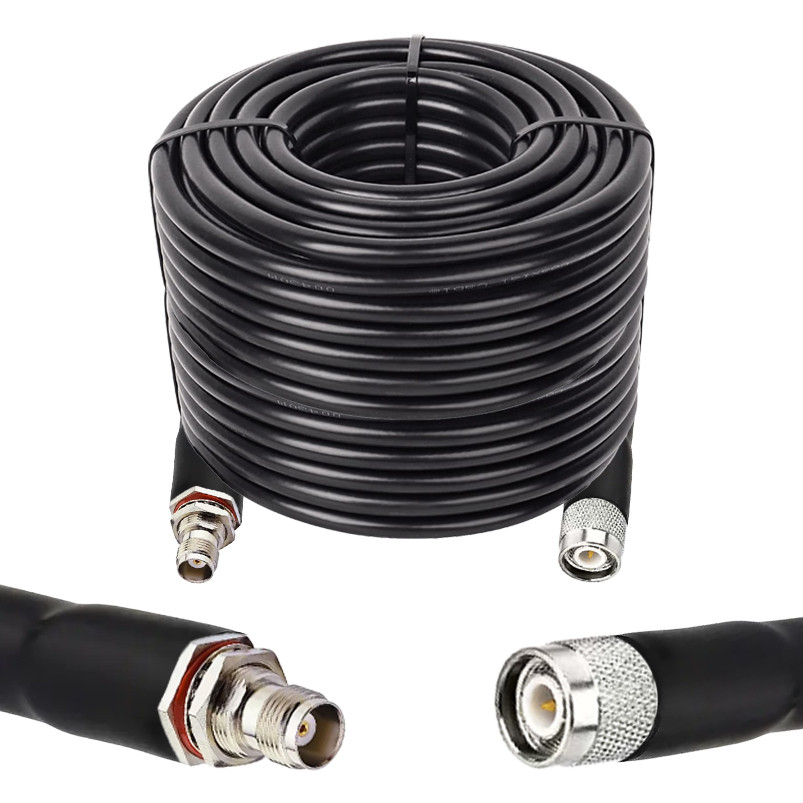

Готова кабельна збірка TNC male або TNC female, з використанням ВЧ кабеля RG8/U довжиною 40 метрів

5555,00

Артикул: 3207 Категорія:

Опис

Призначення: Готові, високоякісні кабельні збірки, виготовлені з різних типів ВЧ-кабелів і роз'ємів, є незамінними елементами для налаштування та штатного використання обладнання оперативного радіозв'язку в діапазонах VHF/UHF, дронів, систем радіоелектронної боротьби (РЕБ), ВЧ перехідників, ВЧ пігтейлів, а також вимірювальних комплексів. Вони значно розширюють функціональні можливості обладнання та скорочують час його підготовки до роботи, що особливо важливо не тільки у повсякденній діяльності, але й в умовах ведення бойових дій, де оперативність та надійність зв'язку є ключовими факторами успішного виконання завдань.

Загальна характеристика кабельної збірки: Високоякісна кабельна збірка з високочастотного коаксіального кабелю RG8/U з імпедансом 50 Ом, довжиною 40 метрів забезпечує мінімальні втрати сигналу та надійне з'єднання.

Оснащена TNC роз'ємами:

Сторона 1: TNC Male

Сторона 2: TNC Female

Примітка: При замовленні готових кабельних збірок нестандартної довжини та варіантів роз'ємів ціну продукції уточнюйте у менеджера. Не рекомендується використовувати кабельну збірку довжиною понад 45 метрів.



Дана кабельна збірка широко використовується для підключення функціональних елементів радіоелектронних засобів таких відомих марок, як KENWOOD, MOTOROLA, ICOM, HARRIS, при організації радіозв'язку в діапазонах частот VHF/UHF у стаціонарних приміщеннях і польових умовах, а також для підключення підсилювачів, репітерів, систем радіолокації, антенн-фідерних систем різного призначення.

Переваги:

1.     Висока гнучкість і надійність з'єднання.

2.     Якісні матеріали забезпечують тривалий термін служби.

3.     Зручність підключення завдяки стандартним роз'ємам.

4.     Стабільна передача сигналу без значних втрат.



Характеристика та конструктивні властивості ВЧ кабеля:

Високочастотний кабель RG8/U – це високочастотний коаксіальний кабель, який широко використовується в телекомунікаціях, радіозв'язку та інших сферах, що потребують надійної передачі сигналів. Ось його повна характеристика:

 Основні характеристики:

діаметр: 10,29 мм.
матеріал внутрішнього провідника: багатожильна мідь або мідь з алюмінієвим покриттям.
діелектрик: спінений поліетилен (Foam PE), який забезпечує низькі втрати та високу швидкість розповсюдження сигналу.
екранування: подвійне — алюмінієва фольга та обплетення з лудженої міді, що захищає від електромагнітних перешкод (EMI).
зовнішня оболонка: полівінілхлорид (PVC) або поліетилен (PE), стійкий до ультрафіолету, підходить для використання на відкритому повітрі.
мінімальний радіус вигину: близько 100 мм.
діапазон робочих температур: від -40°C до +75°C.
термін служби: до 20 років при експлуатації на відкритому повітрі.

  Електричні характеристики:
хвильовий опір: 50 Ом.
максимальний частотний діапазон: 3 ГГц.
швидкість розповсюдження сигналу: 66%.
ємність: 101,0 пФ/м.
опір ізоляції, мінімум: 105 МОм × км.
шлейфовий опір, максимум: 11 МОм × км.
максимальна робоча напруга: 5,1 кВ.
електрична міцність при 50 Гц: 9,5 кВеф.

максимальна потужність: до 3700 В RMS.
електрична міцність: витримує напругу до 2600 В DC.

 Затухання при температурі 20°C:


МГц 100 200 500 800 1000 1350 1750
дБ/100 м 8,0 10,8 17,0 25,0 26,5 30,6 35,0

 Технічні характеристики:
мінімальний радіус вигину: ~ 50 мм.
допустима робоча температура: від -35°C до +80°C.
вміст міді: 62,0 кг/км.
вага: ~ 128 г/м.


Застосування:
RG8/U ідеально підходить для:
радіозв'язку у діапазонах VHF/UHF.
антен та ретрансляторів.
систем радіолокації.
телекомунікаційних систем.
промислових і військових застосувань.

Цей кабель забезпечує надійну передачу сигналу та стійкість до впливу навколишнього середовища, що робить його універсальним вибором для різних завдань.



Загальна характеристика роз'ємів у кабельній зборці:

Роз'єми серії TNC (Threaded Neill–Concelman) – для кабелів RG58, RG142, RG223, LMR195, SYV50-3 3D-FB та аналогів із зовнішнім діаметром ізоляції до 5.5 мм і центральною жилою до 1 мм – це високоякісні коаксіальні роз'єми з різьбовим з'єднанням, які забезпечують надійне з'єднання та високу продуктивність. Центральний пін монтується на центральний провід кабелю методом пайки (можливий обтиск). Використовуються в антенних системах, телекомунікаціях, Wi-Fi, GPS та радіозв'язку.



Роз'єм TNC Male (штекер):

матеріал корпусу: латунь із нікелевим покриттям.

тип з'єднання: різьбове (внутрішня різьба).

цикли з'єднання: щонайменше 500.

імпеданс: 50 Ом.

частотний діапазон: від постійного струму (DC) до 11 ГГц (у деяких версіях до 18 ГГц).

напруга: 500 В (пікове значення).

діелектрична міцність: 1500 В RMS.

опір ізоляції: щонайменше 5000 МОм.

втрати на вставку: до 0,18 дБ на 9 ГГц.

температурний діапазон: від -65°C до +165°C.

діаметр: 15.0 мм



Роз'єм TNC Female (гніздо):

матеріал корпусу: Латунь із нікелевим покриттям.

тип з'єднання: різьбове (зовнішня різьба).

цикли з'єднання: щонайменше 500.

частотний діапазон: від постійного струму (DC) до 11 ГГц (у деяких версіях до 18 ГГц).

напруга: 500 В (пікове значення).

діелектрична міцність: 1500 В RMS.

імпеданс: 50 Ом.

опір ізоляції: щонайменше 5000 МОм.

втрати на вставку: до 0,18 дБ на 9 ГГц.

температурний діапазон: від −65°C до +165°C.

діаметр: 9.6 мм.

Ці роз'єми ідеально підходять для використання в умовах високої вібрації та екстремальних температур.

Переваги:

1. Висока якість сигналу.

2. Міцна фіксація.

3. Низькі втрати.



Якщо Вам потрібна консультація щодо вибору готових кабельних зборок, роз'ємів до них чи є інші запитання, звертайтеся.

Контакти: Олександр: +38(067)449-07-39,  Артем: +38(067)959-04-11

                   Костянтин: +38(067)449-07-46,  Юрій: +38(067)504-19-67
