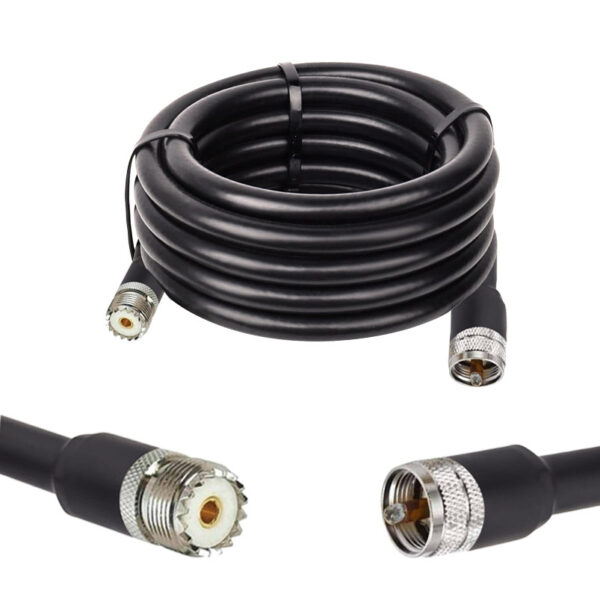

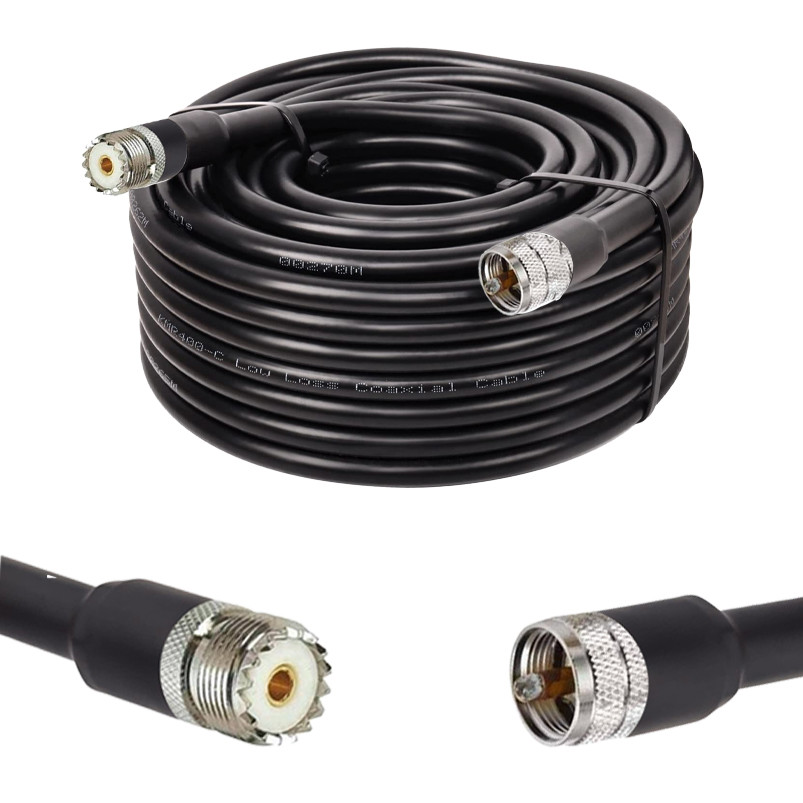

Готова кабельна збірка UHF male або UHF female, з використанням ВЧ кабеля RG8/U довжиною 25 метрів

Призначення: Готові, високоякісні кабельні збірки, виготовлені з різних типів ВЧ-кабелів і роз'ємів, є незамінними елементами для налаштування та штатного використання обладнання оперативного радіозв'язку в діапазонах VHF/UHF, дронів, систем радіоелектронної боротьби (РЕБ), ВЧ перехідників, ВЧ пігтейлів, а також вимірювальних комплексів. Вони значно розширюють функціональні можливості обладнання та скорочують час його підготовки до роботи, що особливо важливо не тільки у повсякденній діяльності, але й в умовах ведення бойових дій, де оперативність та надійність зв'язку є ключовими факторами успішного виконання завдань.

Загальна характеристика кабельної збірки: Високоякісна кабельна збірка з високочастотного коаксіального кабелю RG8/U з імпедансом 50 Ом, довжиною 25 метрів забезпечує мінімальні втрати сигналу та надійне з'єднання.

Оснащена UHF роз'ємами:

Сторона 1: UHF Male (вилка PL-259)

Сторона 2: UHF Female (розетка SO-239)

Примітка: При замовленні готових кабельних збірок нестандартної довжини та варіантів роз'ємів ціну продукції уточнюйте у менеджера. Не рекомендується використовувати кабельну збірку довжиною понад 45 метрів.



Дана кабельна збірка широко використовується для підключення функціональних елементів радіоелектронних засобів таких відомих марок, як KENWOOD, MOTOROLA, ICOM, HARRIS, при організації радіозв'язку в діапазонах частот VHF/UHF у стаціонарних приміщеннях і польових умовах, а також для підключення підсилювачів, репітерів, систем радіолокації, антенн-фідерних систем різного призначення.

Переваги:

1.     Висока гнучкість і надійність з'єднання.

2.     Якісні матеріали забезпечують тривалий термін служби.

3.     Зручність підключення завдяки стандартним роз'ємам.

4.     Стабільна передача сигналу без значних втрат.

Характеристика та конструктивні властивості ВЧ кабеля:

Високочастотний кабель RG8/U – це високочастотний коаксіальний кабель, який широко використовується в телекомунікаціях, радіозв'язку та інших сферах, що потребують надійної передачі сигналів. Ось його повна характеристика:

 Основні характеристики:

діаметр: 10,29 мм.
матеріал внутрішнього провідника: багатожильна мідь або мідь з алюмінієвим покриттям.
діелектрик: спінений поліетилен (Foam PE), який забезпечує низькі втрати та високу швидкість розповсюдження сигналу.
екранування: подвійне — алюмінієва фольга та обплетення з лудженої міді, що захищає від електромагнітних перешкод (EMI).
зовнішня оболонка: полівінілхлорид (PVC) або поліетилен (PE), стійкий до ультрафіолету, підходить для використання на відкритому повітрі.
мінімальний радіус вигину: близько 100 мм.
діапазон робочих температур: від -40°C до +75°C.
термін служби: до 20 років при експлуатації на відкритому повітрі.

  Електричні характеристики:
хвильовий опір: 50 Ом.
максимальний частотний діапазон: 3 ГГц.
швидкість розповсюдження сигналу: 66%.
ємність: 101,0 пФ/м.
опір ізоляції, мінімум: 105 МОм × км.
шлейфовий опір, максимум: 11 МОм × км.
максимальна робоча напруга: 5,1 кВ.
електрична міцність при 50 Гц: 9,5 кВеф.

максимальна потужність: до 3700 В RMS.
електрична міцність: витримує напругу до 2600 В DC.

 Затухання при температурі 20°C:


МГц	100	200	500	800	1000	1350	1750
дБ/100 м	8,0	10,8	17,0	25,0	26,5	30,6	35,0

 Технічні характеристики:
мінімальний радіус вигину: ~ 50 мм.
допустима робоча температура: від -35°C до +80°C.
вміст міді: 62,0 кг/км.
вага: ~ 128 г/м.


Застосування:
RG8/U ідеально підходить для:
радіозв'язку у діапазонах VHF/UHF.
антен та ретрансляторів.
систем радіолокації.
телекомунікаційних систем.
промислових і військових застосувань.

Цей кабель забезпечує надійну передачу сигналу та стійкість до впливу навколишнього середовища, що робить його універсальним вибором для різних завдань.

Загальна характеристика роз'ємів у збірці:

Роз'єми UHF male (PL-259) і UHF female (SO-239) забезпечують надійне з'єднання кабелю з радіотехнічними пристроями. UHF роз'єми (PL з'єднувачі), абревіатура UHF означає "Ultra High Frequency".

Радіоаматори часто називають UHF роз'єми відповідно до військової специфікації PL з'єднувачами PL-259 (Plug, Male, Тато, Вилка) і SO-239 (Socket, Female, Мама, Розетка).

Характеристики роз'єму UHF Male:

• Внутрішнє різьблення та центральний контакт (Pin) – штифт.
• Спосіб монтажу: обтиском втулки поверх кабельного екрану за допомогою обтискних кліщів із шестигранною матрицею. Центральний провідник паяється.

Технічні параметри:

• Спосіб з'єднання: різьбове (різьба всередині).
• Конструктив: прямий конектор.
• Сумісні кабелі: RG58, RG142, RG223, LMR195, SYV50-3.
• Матеріал корпусу: латунь.
• Покриття корпусу: нікель.
• Покриття центрального контакту: золото.
• Матеріал діелектрика: Делрін.
• Імпеданс: 50 Ом.
• Частотний діапазон: 0-11 ГГц.
• КСВ: 1,3 max (0-11 ГГц).
• Температурний діапазон: від -55°C до 85°C.
• Вага: 14 г.

Характеристики роз'єму UHF Female:

• Зовнішнє різьблення та центральний контакт – отвір.
• Спосіб монтажу: обтиском втулки поверх кабельного екрану за допомогою обтискних кліщів із шестигранною матрицею. Центральний провідник паяється.

Технічні параметри:

• Спосіб з'єднання: різьбове (зовнішня різьба).
• Конструктив: прямий конектор.
• Сумісні кабелі: RG58, RG142, RG223, LMR195, SYV50-3.
• Матеріал корпусу: латунь.
• Покриття корпусу: нікель.
• Покриття центрального контакту: золото.
• Матеріал діелектрика: Делрін.
• Імпеданс: 50 Ом.
• Частотний діапазон: 0-11 ГГц.
• КСВ: 1,3 max (0-11 ГГц).
• Температурний діапазон: від -55°C до 85°C.
• Вага: 19 г.
•

Якщо вам потрібна консультація щодо вибору готових кабельних збірок,   роз'ємів до них чи є інші питання, звертайтесь.
