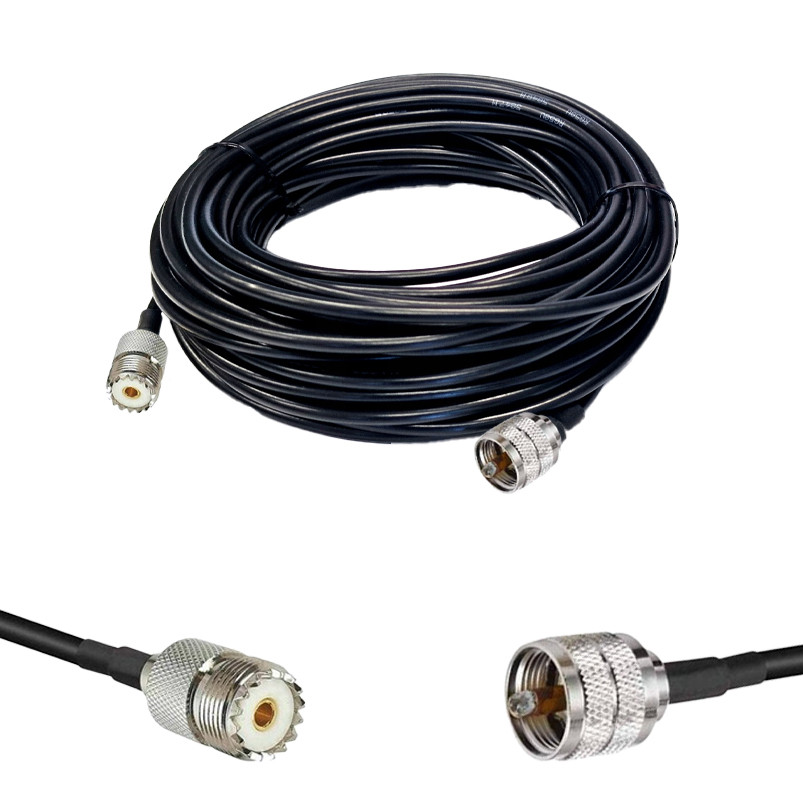

Готова кабельна збірка UHF male – UHF female, з використанням ВЧ кабеля RG-58 C/U довжиною 15 метрів

 Призначення: Готові, високоякісні кабельні збірки, виготовлені з різних типів ВЧ-кабелів і роз'ємів, є незамінними елементами для налаштування та штатного використання обладнання оперативного радіозв'язку в діапазонах VHF/UHF, дронів, систем радіоелектронної боротьби (РЕБ), ВЧ перехідників, ВЧ пігтейлів, а також вимірювальних комплексів. Вони значно розширюють функціональні можливості обладнання та скорочують час його підготовки до роботи, що особливо важливо не тільки у повсякденній діяльності, але й в умовах ведення бойових дій, де оперативність та надійність зв'язку є ключовими факторами успішного виконання завдань.

Загальна характеристика кабельної збірки: Високоякісна кабельна збірка з високочастотного коаксіального кабелю RG-58 C/U з імпедансом 50 Ом, довжиною 15 метрів забезпечує мінімальні втрати сигналу та надійне з'єднання.

Оснащена UHF роз'ємами:

Сторона 1: UHF Male (вилка PL-259)

Сторона 2: UHF Female (розетка SO-239)

Примітка: При замовленні готових кабельних збірок нестандартної довжини та варіантів роз'ємів ціну продукції уточнюйте у менеджера. Не рекомендується використовувати кабельну збірку довжиною понад 20 метрів.

Дана кабельна збірка широко використовується для підключення функціональних елементів радіоелектронних засобів таких відомих марок, як KENWOOD, MOTOROLA, ICOM, HARRIS, при організації радіозв'язку в діапазонах частот VHF/UHF у стаціонарних приміщеннях і польових умовах, а також для підключення підсилювачів, репітерів, систем радіолокації, антенн-фідерних систем різного призначення.

Переваги:

1.     Висока гнучкість і надійність з'єднання.

2.     Якісні матеріали забезпечують тривалий термін служби.

3.     Зручність підключення завдяки стандартним роз'ємам.

4.     Стабільна передача сигналу без значних втрат.

Характеристика та конструктивні особливості ВЧ кабелю: Коаксіальний кабель RG-58C/U — це високочастотний кабель, який має чудові екрануючі характеристики, придатні для радіочастотних застосувань.

Конструктивні особливості:

• Центральний провідник: багатожильна мідь, покрита оловом, діаметром 0,9 мм.
• Діелектрик: поліетилен (PE), діаметром 2,95 мм.
• Екрануючий шар: оплетення з міді, покритої оловом, діаметром 3,6 мм.
• Зовнішня оболонка: чорний полівінілхлорид (PVC), діаметром 4,95 мм.

Електричні параметри:

• Імпеданс: 50 Ом ± 2.
• Частотний діапазон: від постійного струму до 1 ГГц.
• Ємність: 101 пФ/м.
• Швидкість розповсюдження сигналу: 66%.
• Затримка сигналу: 5,03 нс/м.
• Ефективність екранування: ≥ 38 дБ (до 1 ГГц).
• Робоча напруга: ≤ 2,5 кВ RMS (на рівні моря).

Механічні параметри:

• Вага: 37 г.
• Мінімальний радіус вигину: 25 мм (статичний), 50 мм (динамічний).
• Температурний діапазон: від -25°C до +85°C.
• Температура встановлення: від -20°C до +60°C.

Затухання:

      *Типові значення для температури 20°C та рівня моря.

Загальна характеристика роз'ємів у збірці: Роз'єми UHF male (PL-259) і UHF female (SO-239) забезпечують надійне з'єднання кабелю з радіотехнічними пристроями. UHF роз'єми (PL з'єднувачі), абревіатура UHF означає "Ultra High Frequency".

Радіоаматори часто називають UHF роз'єми відповідно до військової специфікації PL з'єднувачами PL-259 (Plug, Male, Тато, Вилка) і SO-239 (Socket, Female, Мама, Розетка).

Характеристики роз'єму UHF Male:

• Внутрішнє різьблення та центральний контакт (Pin) — штифт.
• Спосіб монтажу: обтиском втулки поверх кабельного екрану за допомогою обтискних кліщів із шестигранною матрицею. Центральний провідник паяється.

Технічні параметри:

• Спосіб з'єднання: різьбове (різьба всередині).
• Конструктив: прямий конектор.
• Сумісні кабелі: RG58, RG142, RG223, LMR195, SYV50-3.
• Матеріал корпусу: латунь.
• Покриття корпусу: нікель.
• Покриття центрального контакту: золото.
• Матеріал діелектрика: Делрін.
• Імпеданс: 50 Ом.
• Частотний діапазон: 0-11 ГГц.
• КСВ: 1,3 max (0-11 ГГц).
• Температурний діапазон: від -55°C до 85°C.
• Вага: 14 г.

Характеристики роз'єму UHF Female:

• Зовнішнє різьблення та центральний контакт — отвір.
• Спосіб монтажу: обтиском втулки поверх кабельного екрану за допомогою обтискних кліщів із шестигранною матрицею. Центральний провідник паяється.

Технічні параметри:

• Спосіб з'єднання: різьбове (зовнішня різьба).
• Конструктив: прямий конектор.
• Сумісні кабелі: RG58, RG142, RG223, LMR195, SYV50-3.
• Матеріал корпусу: латунь.
• Покриття корпусу: нікель.
• Покриття центрального контакту: золото.
• Матеріал діелектрика: Делрін.
• Імпеданс: 50 Ом.
• Частотний діапазон: 0-11 ГГц.
• КСВ: 1,3 max (0-11 ГГц).
• Температурний діапазон: від -55°C до 85°C.
• Вага: 19 г.

      Якщо вам потрібна консультація щодо вибору готових кабельних збірок, роз'ємів до них чи є інші питання, звертайтесь.
