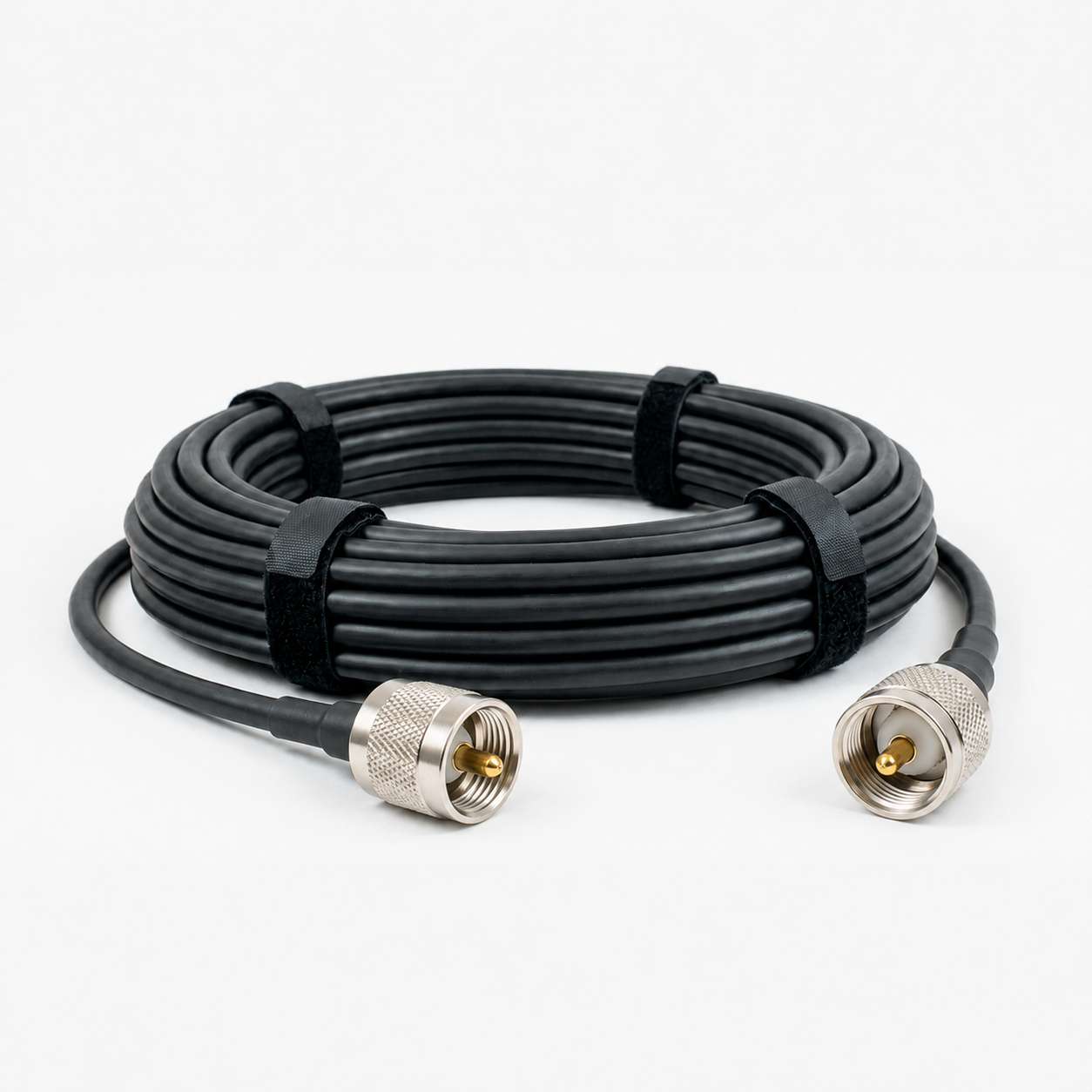

Готова кабельна збірка з LMR-400, 30 м, UHF male / UHF male

Оригінальна ціна: 2795,00 ₴.Поточна ціна: 2625,00 ₴.

Артикул: 1132 Категорія: Готові збірки

Тип кабелю: LMR400 — високоякісний коаксіальний кабель із низькими втратами, призначений для роботи в діапазоні від 0 до 6 ГГц.
Довжина: 30 метрів — оптимально для зовнішніх антенних систем, ретрансляторів та базових станцій.
Роз’єми: UHF male (PL-259) з обох боків — стандартний варіант для радіообладнання та антен.

Ця збірка готова до використання без додаткових робіт — достатньо лише підключити її до обладнання.

Опис

Машинне паяння роз’ємів на кабель LMR400 має кілька суттєвих переваг у порівнянні з ручним монтажем:

Сфери застосування:

Такі кабельні зборки використовуються для фазостабільних вимірювань, радіолокації, системах телеметрії, базових станціях стільникового зв’язку, у військової та спеціальної технікі зв’язку і високоточних антенних комплексах, де неприпустимо найменше згасання сигналу або спотворення його фази.

Рекомендований для використання з антенами Avenger та обладнанням ACASOM ROC, що робить його зручним рішенням для підключення цих антен до радіомодулів або підсилювачів сигналу, де необхідні висока потужність, низькі втрати та надійний захист від електромагнітних завад

Основні переваги

Висока повторюваність Машини забезпечують однакову якість кожного з’єднання, що важливо для серійного виробництва та стабільних характеристик кабельної збірки.
Надійність контакту Автоматичне паяння гарантує правильну температуру та час нагріву, що зменшує ризик холодних пайок або перегріву ізоляції.
Зниження втрат сигналу Якісне паяння мінімізує перехідний опір у місці з’єднання, що особливо важливо для високочастотних трактів.
Швидкість виробництва Автоматизація значно скорочує час виготовлення кабельних збірок, що критично для великих партій.
Менше людських помилок Машини виключають фактор «недосвідченого монтажника», забезпечуючи стабільну якість незалежно від оператора.
Краще екранування Завдяки точному контролю процесу екрануюча оплітка та центральний провідник приєднуються оптимально, що зменшує проникнення перешкод.

Ось узагальнена таблиця затухання кабелю LMR400 на довжинах 20, 25 та 30 метрів для частот до 6 ГГц. Дані базуються на типовій специфікації виробника (затухання в дБ/100 м), пропорційно перераховані для потрібних довжин.

Таблиця затухання LMR400 (20, 25 та 30 м)

Частота	20 м	25 м	30 м
100 МГц	~0.44 дБ	~0.55 дБ	~0.66 дБ
400 МГц	~0.88 дБ	~1.10 дБ	~1.32 дБ
1000 МГц (1 ГГц)	~1.46 дБ	~1.82 дБ	~2.19 дБ
2400 МГц (2.4 ГГц)	~5.3 дБ	~6.6 дБ	~7.9 дБ
5000 МГц (5 ГГц)	~8.8 дБ	~11.0 дБ	~13.2 дБ
6000 МГц (6 ГГц)	~10.6 дБ	~13.2 дБ	~15.9 дБ

Цей кабель стане відмінним рішенням для радіоаматорів, професійних систем зв’язку та будь-яких застосувань, де потрібна якість і надійність.

Практичні рекомендації:

До 1 ГГц: втрати мінімальні, кабель чудово підходить для радіозв’язку, антенних систем та ретрансляторів.
На 2.4 ГГц: втрати вже відчутні (~8 дБ на 30 м), що може знизити ефективність Wi-Fi.

На 5–6 ГГц: втрати дуже високі (13–16 дБ на 30 м), тому для сучасних систем краще використовувати LMR600 або жорсткі фідери
