Кабель G-213/U – це супергнучкий коаксіальний багатожильний кабель, призначений для передавання радіочастотних сигналів у широкому діапазоні частот. Завдяки своїй гнучкості та міцності, він ідеально підходить для використання у складних умовах, де потрібна надійна передача сигналу з мінімальними втратами.

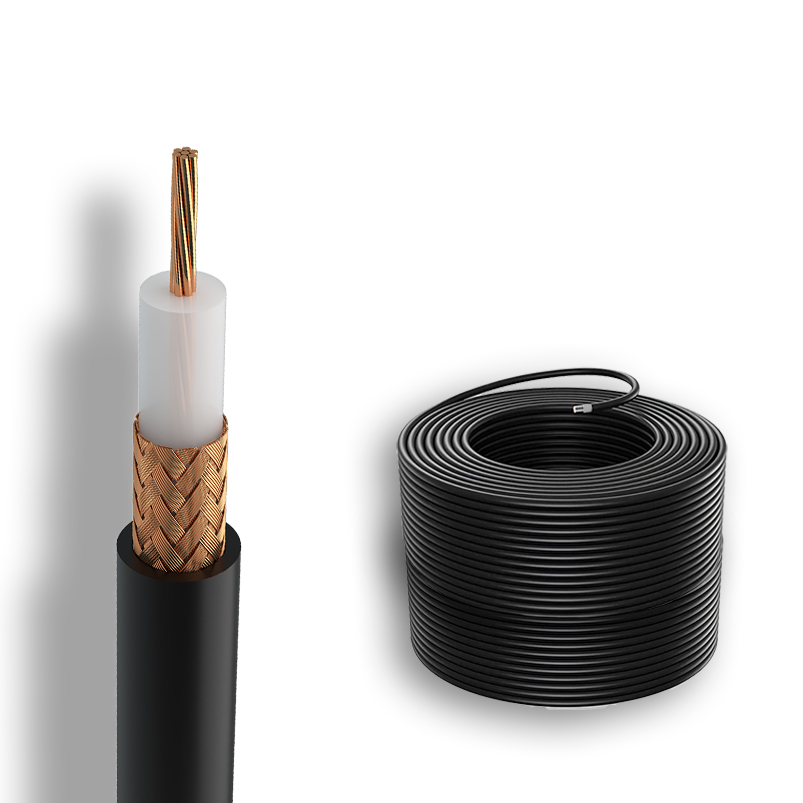

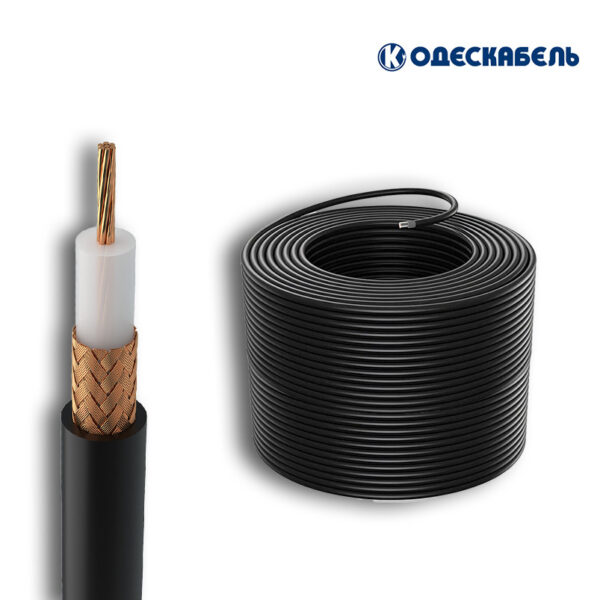

Конструкція кабелю:
- Центральний провідник: Багатожильний, мідний, посріблений, діаметр 2,25 мм
- Діелектрик: Поліетилен низької щільності, діаметр 7,2 мм
- Екранування:
- Перший шар: Оплетення з посрібленої міді, заповнення 95%, діаметр 3,6 мм
- Другий шар: Оплетення з посрібленої міді, заповнення 94%, діаметр 4,2 мм
- Зовнішня оболонка: ПВХ (низькоміграційний), діаметр 10,3 мм, стійкий до ультрафіолету та механічних пошкоджень
Електричні характеристики:
- Хвильовий опір: 50 ± 2 Ом
- Погонна ємність: 101 пФ/м
- Ефективність екранування: ≥ 83 дБ (до 1 ГГц)
- Робоча напруга: ≤ 2,5 кВ RMS
- Тестова напруга: 5 кВ RMS (50 Гц, 1 хв)
| Затухання (типові значення 25℃, рівень моря) | |
| Частота (ГГц) | Затухання (дБ/м) |
| 0,3 | 0.29 |
| 0,6 | 0.43 |
| 0,9 | 0.54 |
| 1,5 | 0.71 |
| 1,8 | 0.79 |
| 2,1 | 0.87 |
| 2,4 | 0,94 |
Механічні характеристики:
- Діапазон температур експлуатації: -25…+85 ºС
- Мінімальний радіус вигину (статичний): 30 мм
- Мінімальний радіус вигину (динамічний): 60 мм
- Погонна вага: 53 кг/км
Сумісність та аналоги:
Коаксіальний кабель G-213/U входить до кабельної групи U9 і є аналогом для таких широко використовуваних ВЧ коаксіальних кабелів, як RG-400/U.
Переваги:
- Висока ефективність екранування, що забезпечує мінімальні втрати сигналу
- Посріблені провідники для покращеної провідності та довговічності
- Стійкість до механічних впливів і погодних умов
- Підходить для застосування в телекомунікаціях, радіозв’язку, антенному обладнанні
Упаковка:
Кабель RG‑213/U постачається, намотаний на міцні барабани (зазвичай дерев’яних або комбінованих), що забезпечує зручне транспортування та зберігання. Стандартна довжина рулона становить 100 м або 200 м, а за запитом кабель можна нарізати на задані довжини. Таке упакування гарантує захист кабелю від механічних пошкоджень і несприятливих погодних умов під час доставки та зберігання.
