RG-213/U Коаксіальний кабель
97,00 ₴
Немає в наявності
Опис
Кабель RG-213/U — це класичний високопотужний коаксіальний кабель із хвильовим опором 50 Ом, призначений для передачі радіочастотних сигналів у професійних і промислових системах зв’язку. Завдяки міцній конструкції, мідному екрану та відповідності стандарту MIL-C-17, RG-213/U довгий час вважається перевіреним рішенням для антенних трактів, передавачів і стаціонарних радіосистем.
Кабель оптимально підходить для застосувань до 1 ГГц, де важливі надійність, висока потужність і механічна міцність.
Сфери застосування RG-213/U
- Антенні тракти радіостанцій (HF / VHF / UHF)
- Потужні радіопередавачі та приймальні системи
- Стаціонарні та базові станції зв’язку
- Промислові та відомчі системи комунікації
- Лабораторне та випробувальне RF-обладнання
- Кабельні збірки з роз’ємами UHF (PL-259), N-type, TNC
RG-213/U часто використовується як надійна альтернатива сучаснішим low-loss кабелям у задачах, де головну роль відіграє потужність і довговічність, а не мінімальне затухання.
Основні переваги RG-213/U
Висока передавана потужність
Кабель розрахований на робочу напругу до 5000 Vrms, що дозволяє використовувати його у потужних RF-системах без ризику пробою ізоляції.
Надійна класична конструкція
Багатожильний мідний центральний провідник і мідна оплетка забезпечують стабільні електричні характеристики та тривалий строк служби.
Механічна міцність
Товста PVC-оболонка захищає кабель від механічних ушкоджень, стирання та зовнішніх впливів під час монтажу й експлуатації.
Універсальність
RG-213/U сумісний з більшістю поширених 50-омних RF-роз’ємів і добре підходить для стаціонарних монтажів середньої та великої довжини.

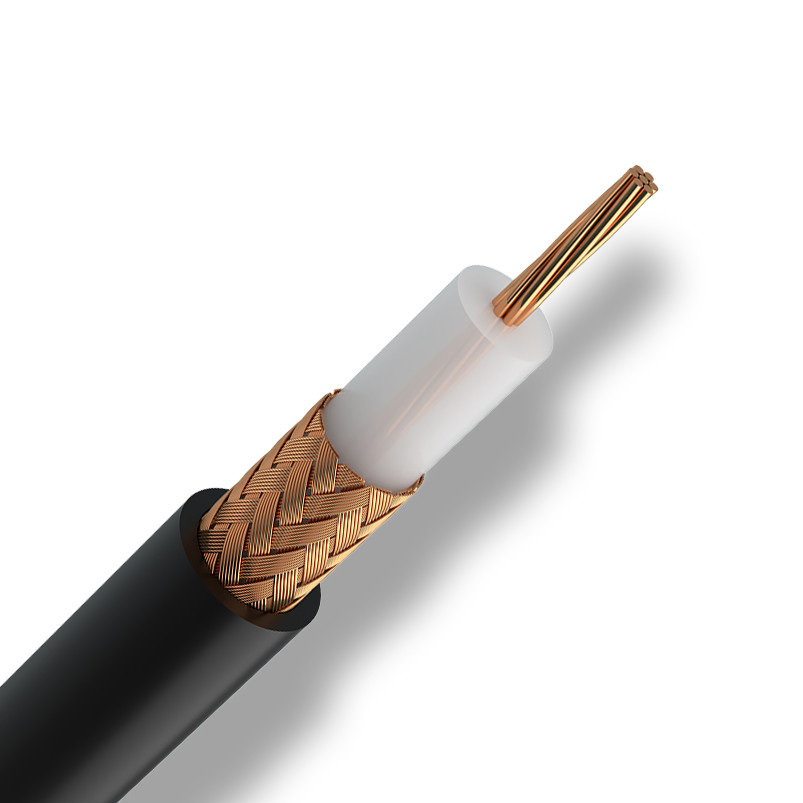

Конструкція кабелю RG-213/U
|
Елемент кабелю |
Опис |
Матеріал / Параметри |
|
1. Центральний провідник |
Основний струмопровідний елемент |
Багатожильна мідь (Bare Copper), 0.75×7, Ø 2.26 мм |
|
2. Діелектрик |
Ізоляція та стабілізація хвильового опору |
Поліетилен (PE), Ø 7.24 мм |
|
3. Екран |
Захист від електромагнітних перешкод |
Мідне плетіння (Bare Copper), Ø 8.00 мм |
|
4. Зовнішня оболонка |
Механічний та зовнішній захист |
PVC, Ø 10.30 мм |
|
Загальна кількість екранів |
Рівень екранування |
1 шар мідного плетіння |
|
Зовнішній діаметр |
Загальний розмір кабелю |
Ø 10.30 мм |
Технічні характеристики RG-213/U
|
Параметр |
Значення |
|
Тип кабелю |
RG-213/U, гнучкий коаксіальний |
|
Стандарт |
MIL-C-17 |
|
Хвильовий опір |
50 Ω |
|
Ємність |
101 пФ/м |
|
Швидкість поширення сигналу |
66% |
|
Робочий діапазон частот |
До 1.0 ГГц |
|
Робоча напруга |
5000 Vrms |
|
Мінімальний радіус вигину |
40 мм |
|
Температурний діапазон |
–40°C … +80°C |
|
Вага |
160 г/м |
|
Матеріал оболонки |
PVC |
|
Тип екрана |
Мідне плетіння |
|
Сумісні конектори |
UHF (PL-259), N-Type, TNC та інші 50-омні RF-роз’єми |
Таблиця затухання RG-213/U
|
Частота (МГц) |
Затухання (dB/м) |
|
100 |
0.07 |
|
400 |
0.14 |
|
1000 |
0.24 |
Висновок
Кабель RG-213/U — це перевірене часом рішення для радіосистем, де критично важливі висока потужність, міцність і надійність. Його проста, але ефективна конструкція, відповідність стандарту MIL-C-17 та стабільні параметри роблять RG-213/U оптимальним вибором для стаціонарних RF-ліній та антенних систем.
Можливе виготовлення кабельних збірок будь-якої довжини з необхідними типами роз’ємів за вашим технічним завданням.
