RG-223/U Коаксіальний багатожильний посріблений кабель з низькими втратами (ціна за бухту 200м), Тайвань

Кабель RG-223/U – це коаксіальний багатожильний посріблений кабель з низькими втратами, призначений для передавання радіочастотних сигналів у широкому діапазоні частот. Завдяки подвійному екрануванню та високоякісним матеріалам, він забезпечує мінімальні втрати сигналу та надійний захист від електромагнітних перешкод.

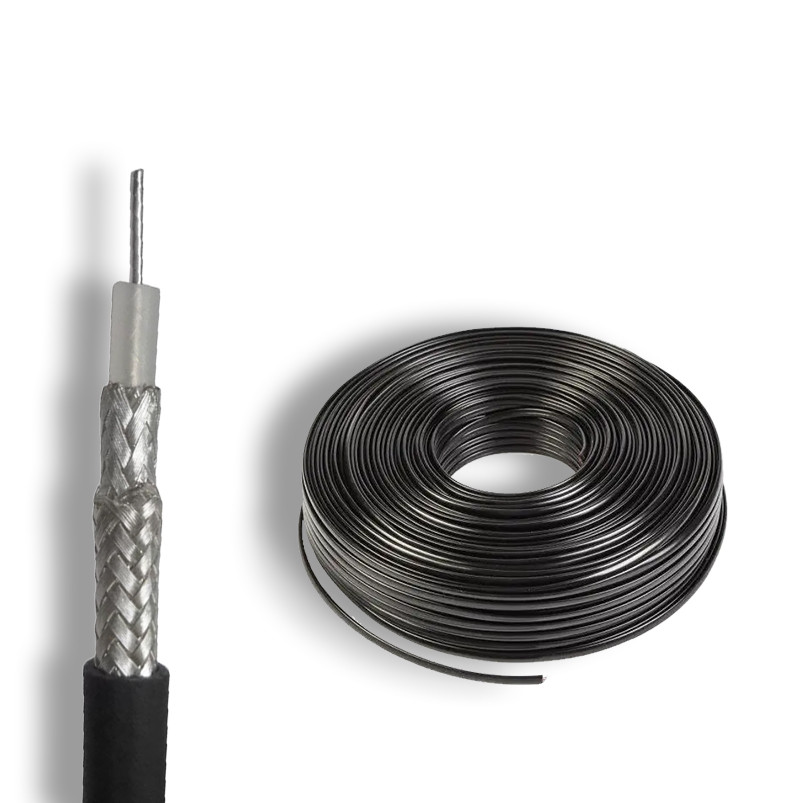

Конструкція кабелю:

• Центральний провідник: Багатожильний, посріблена мідь, діаметр 0,90 ±0,02 мм

• Діелектрик: Цілісний поліетилен, діаметр 2,95 ±0,10 мм

• Перший екрануючий шар: Оплетення з посрібленої міді, діаметр 3,75 мм

• Другий екрануючий шар: Оплетення з посрібленої міді, діаметр 3,75 мм

• Зовнішня оболонка: Поліетилен (PE), діаметр 5,30 ±0,20 мм

•

Електричні характеристики:

• Хвильовий опір: 50 Ом

• Погонна ємність: 101 пФ/м

• Відносна швидкість поширення сигналу: 66%

• Повернення втрат: ≤ -18 дБ (5-3000 МГц)

• Робоча частота: до 6 ГГц

• Ефективність екранування: >90 дБ

•

• Затухания (типовые значения  25℃, уровень моря)
  Частота (МГц)	Затухание (дБ/100м)
  100	13,9
  400	29,4
  1000	49,4
  2600	87,4
  3800	110,8
  6000	148,8

Механічні характеристики:

• Діапазон температур експлуатації: -40…+80 ºС

• Погонна вага: 59,9 кг/км

•

Сумісність та аналоги:

Коаксіальний кабель RG-223/U входить до кабельної групи G5 і є аналогом для таких широко використовуваних ВЧ коаксіальних кабелів, як RG-400/U.

Переваги:

• Висока ефективність екранування, що забезпечує мінімальні втрати сигналу

• Посріблені провідники для покращеної провідності та довговічності

• Стійкість до механічних впливів і погодних умов

• Підходить для застосування в телекомунікаціях, радіозв’язку, антенному обладнанні

•

Упаковка

Кабель RG‑223/U поставляється, намотаний на міцні барабани (зазвичай дерев’яних або комбінованих), що забезпечує зручне транспортування та безпечне зберігання. Стандартна довжина рулона становить 100 м або 200 м. За потреби кабель може бути нарізаний на задані довжини за запитом замовника. Таке пакування гарантує захист кабелю від механічних пошкоджень та впливу атмосферних факторів під час транспортування і зберігання, що дозволяє зберегти його електричні та механічні характеристики до моменту монтажу.
