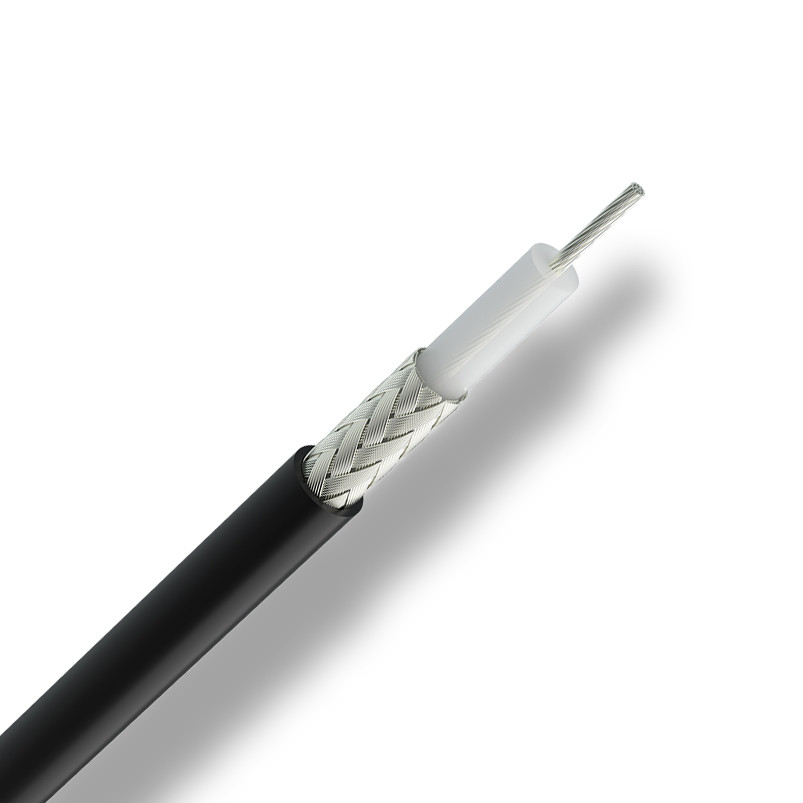

Кабель RG-58C/U складається з:
- Багатожильного центрального провідника діаметром 0,9 мм із лудженої міді, що забезпечує гнучкість і мінімізує втрати.
- Внутрішнього діелектрика із цільного поліетилену для стійкої ізоляції.
- Зовнішнього екрануючого шару – обплетення з мідних жил з 90% заповненням, яке забезпечує якісний захист від електромагнітних перешкод.
- Зовнішньої захисної оболонки із ПВХ пластикату діаметром 4,95 мм для довговічності та стійкості до пошкоджень.
Електричні характеристики кабелю RG-58C/U:
- Хвильовий опір: 50 ± 2 Ом
- Погона ємність: 100 пФ/м
- Відносна швидкість: 66%
- Коефіцієнт укорочення: 1,51
- Опір ізоляції при 20 ºС: ≥ 5000 МОм/км
- Опір постійному струму:
- Внутрішній провідник: ≤ 35,6 Ом/км
- Зовнішній провідник: ≤ 18,1 Ом/км
- Максимальна потужність на 1 ГГц: 200 Вт
|
Затухання (типові значения 25℃, рівень моря) |
|
|
Частота (МГц) |
Затухання (дБ/м) |
|
200 |
0.25 |
|
400 |
0.36 |
|
900 |
0.53 |
|
1800 |
0.76 |
|
2000 |
0.8 |
|
2500 |
0.96 |
|
3000 |
1.17 |
Механічні характеристики кабелю:
- Діапазон температур монтажу: -10…+50 ºС
- Діапазон температур експлуатації: -20…+60 ºС
- Радіус вигину: ≥ 5 діаметрів кабелю
- Погона вага: 39,1 кг/км
Пакування та маркування:
- Кабель постачається в бухтах номінальною довжиною 100 / 200 м.
- За запитом можливе нарізання кабелю RG-58C/U меншими довжинами.
