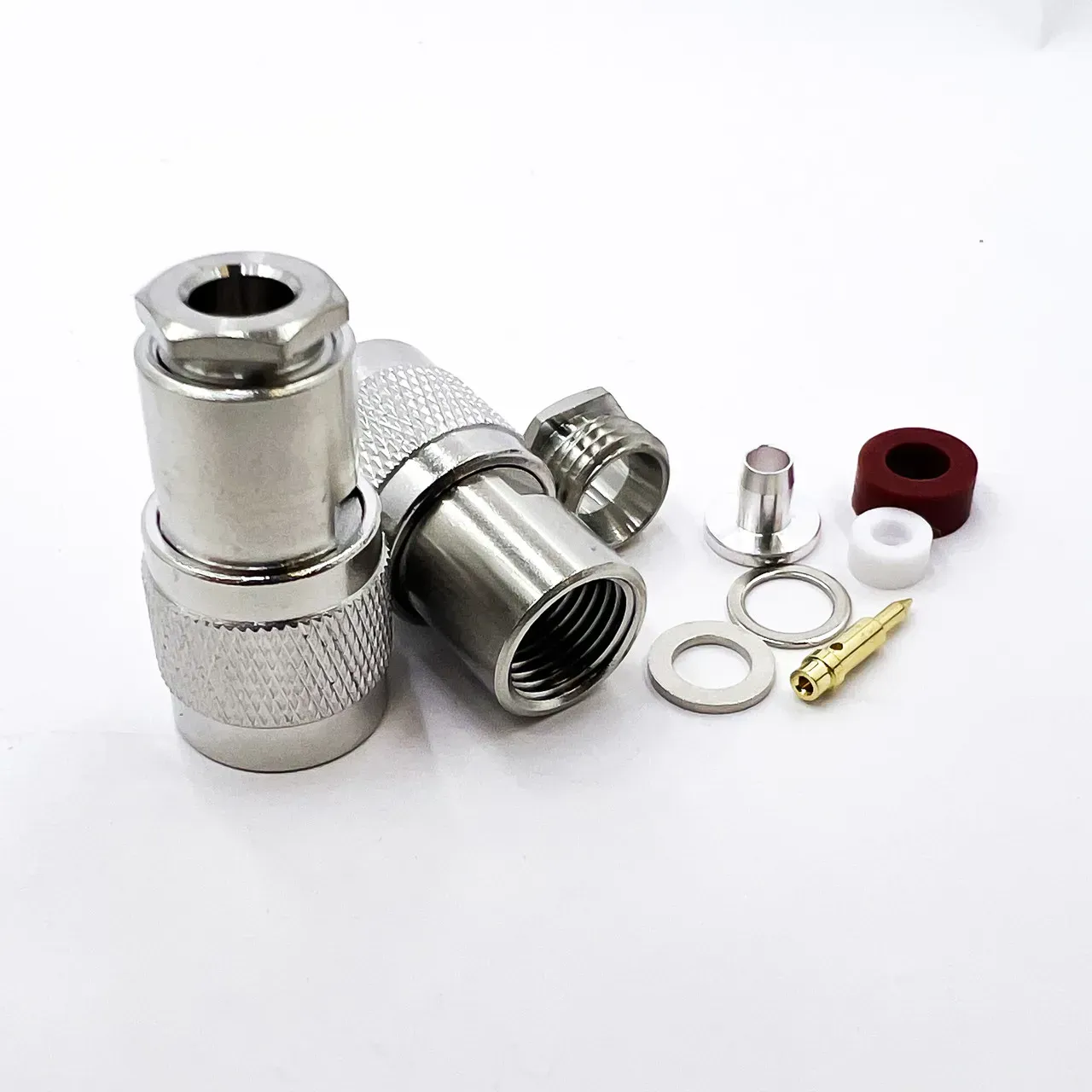

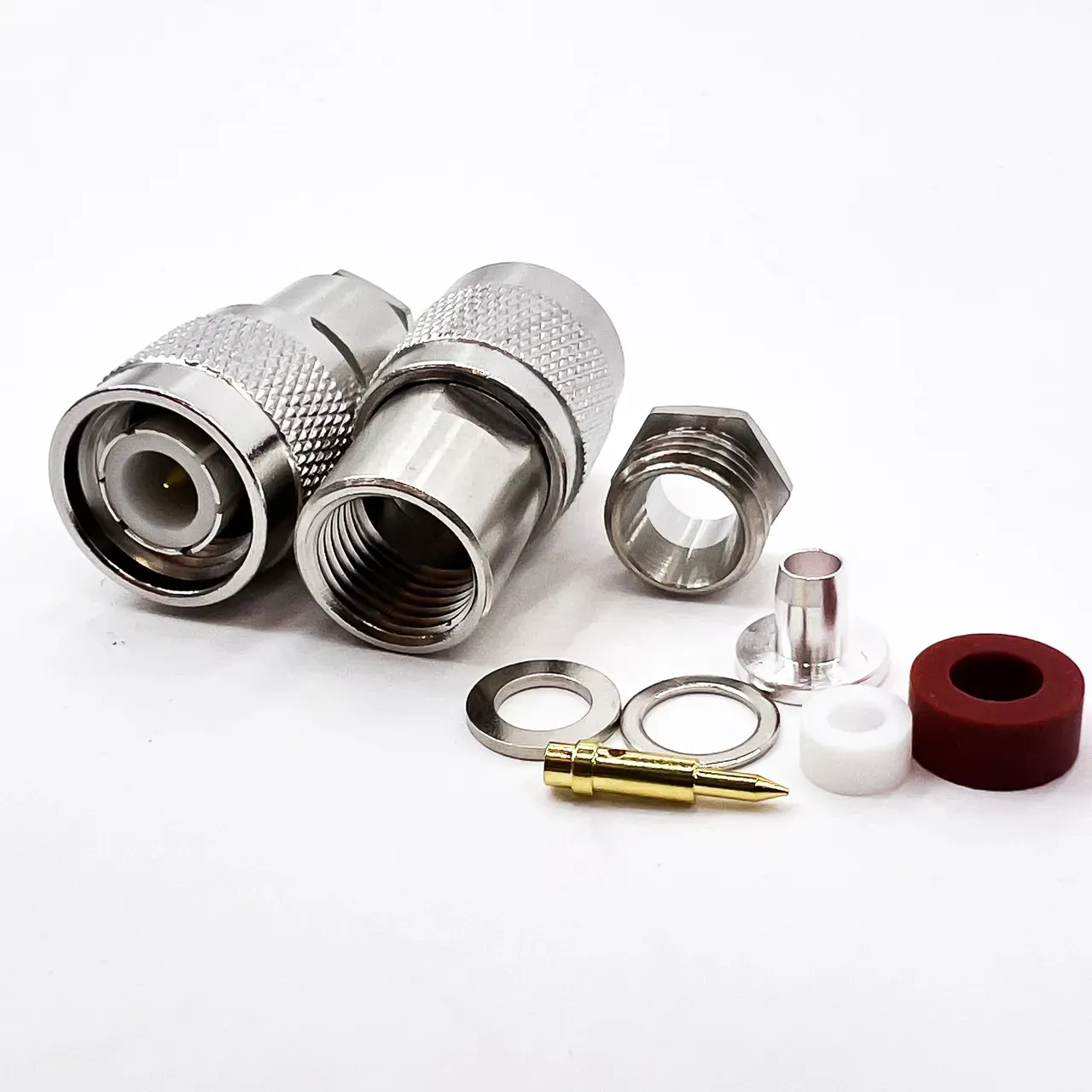

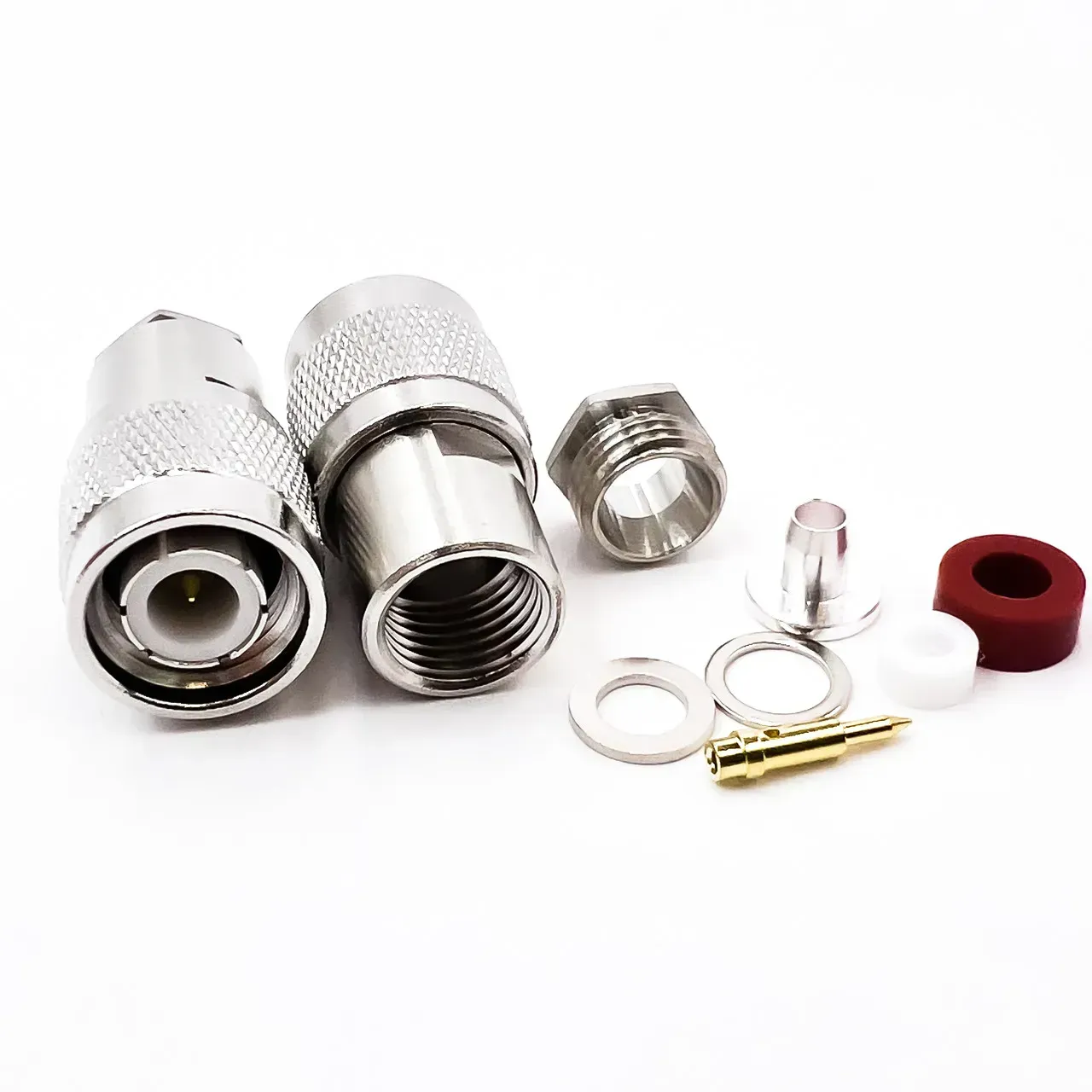

Роз’єм TNC male 7 clamp

Високочастотний штировий роз’єм TNC male 7 clamp (TNC-M, TNC штир, TNC тато, TNC plug)

Опис

Роз’єм TNC male 7 clamp призначений для надійного з’єднання коаксіальних кабелів у радіочастотних системах. Завдяки затискному механізму він забезпечує стабільний контакт без необхідності пайки, що робить його зручним для швидкого монтажу.

Основні характеристики

• Тип роз’єму: TNC male (TNC-M, TNC штир, TNC тато, TNC plug)
• Метод кріплення: затискний (clamp)
• Внутрішній діаметр втулки: Ø 5,9 мм
• Матеріал корпусу: латунь із нікелевим покриттям (захист від корозії та покращена провідність)
• Центральний контакт: латунь із позолотою для покращеної провідності
• Опір: 50 Ом
• Діапазон частот: до 6 ГГц
• Коефіцієнт стоячої хвилі (КСВ): ≤ 1,3
• Сумісність:
  • Кабелі RG-58, RG-240, RG-223
  • Використовується в радіостанціях, антенних системах, вимірювальному обладнанні
  •

Переваги

✅ Без пайки – швидкий монтаж за допомогою затискного механізму

✅ Надійний контакт – мінімальні втрати сигналу

✅ Стійкість до корозії – нікелеве покриття

✅ Широка сумісність – підтримка популярних коаксіальних кабелів

Застосування

🔹 Підключення антен до радіостанцій

🔹 Використання в професійних та військових радіосистемах

🔹 Системи IoT та промислові рішення

🔹 Контрольно-вимірювальне обладнання
