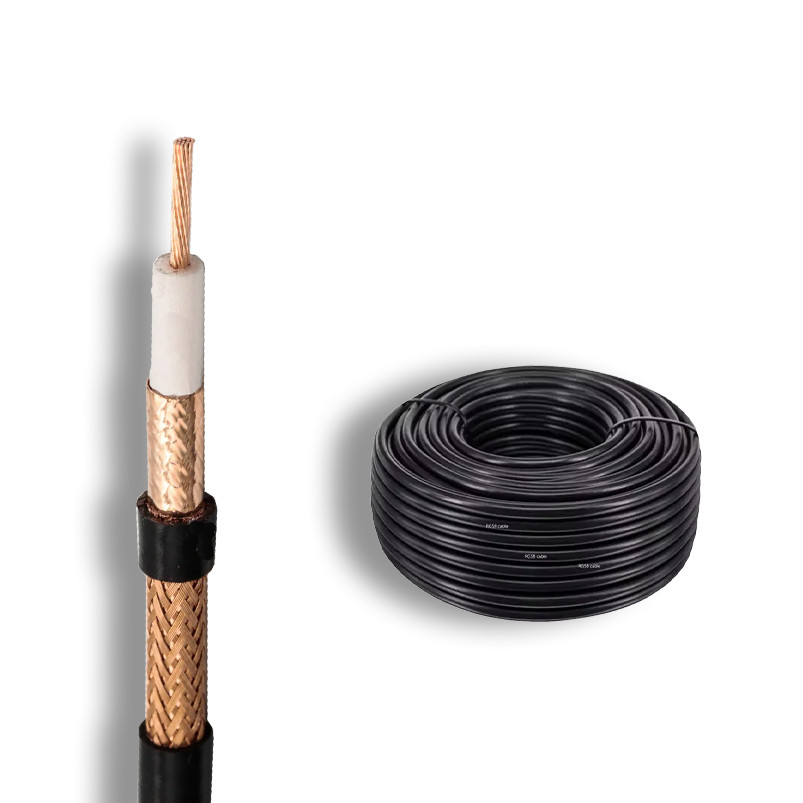

SLR-240 Cупергнучкий коаксіальний багатожильний кабель з низькими втратами (ціна за бухту 100м), Тайвань

Коаксіальний кабель LSR-240 – це низьковтратний коаксіальний кабель, який має розміри, схожі на RG-58, але характеризується меншим загасанням і кращим екрануванням.

Ці покращення досягаються завдяки використанню вспіненого діелектрика та подвійного екранування.

Конструктивні особливості:

• Центральний провідник: багатожильна мідна жила, діаметр 1,42 мм
• Діелектрик: Спінений поліетилен (Foam PE), діаметр 3,81 мм
• Перший екрануючий шар: Алюмінієва фольга (Al-PET)
• Другий екрануючий шар: Оплетення з лудженої міді, заповнення 85%, діаметр 4,52 мм
• Зовнішня оболонка: Поліетилен (PE), товщина 0,8 мм, діаметр 6,10 мм
•

Електричні характеристики:

• Хвильовий опір: 50 ± 2 Ом
• Погонна ємність: 79,4 пФ/м
• Відносна швидкість: 84%
• Повернення втрат: ≤ -18 дБ (3-3000 МГц)
• Робоча напруга: 1500 В

Механічні характеристики:

• Діапазон температур монтажу: -25…+70 ºС
• Діапазон температур зберігання: -55…+85 ºС
• Діапазон температур експлуатації: -40…+85 ºС
• Мінімальний радіус згину: 19,1 мм
• Радіус повторного згину: 63,5 мм
•

Упаковка

Кабель SLR-240 постачається, намотаний на міцні барабани (зазвичай дерев’яних або комбінованих), що забезпечує його захист від механічних пошкоджень та впливу зовнішніх атмосферних чинників під час транспортування і зберігання. Стандартна довжина рулона становить 100 м або 200 м; за запитом можлива нарізка кабелю на індивідуальні розміри. Таке пакування гарантує збереження всіх електричних та механічних характеристик кабелю до моменту монтажу.

Аналоги кабелю:

LSR-240 є аналогом таких широко використовуваних ВЧ коаксіальних кабелів:

• SLL 240, MRC 240, WBC-240, WCX 240, SPEEDFOAM 240, TZC 500 25, HUBER+SUHNER S 042
