LMR195 – коаксіальний моножильний кабель Ø 4.95 мм з цільним мідним дротом та спіненим діелектриком
44,00 ₴
цілісна центральна мідна жила діаметром 0,94 мм
внутрішній діелектрик зі спіненого поліетилену діаметром – 2,79 мм
перший екрануючий шар із алюмінієвої фольги, діаметр 2,9 мм
друге обплетення з луженої міді, діаметр 3,53 мм
захисна оболонка з ПВХ діаметром 4,95 мм чорного кольору
Втрати в кабелі LMR195 на 100 метрів (дБ):
150 МГц: ~6,47 дБ; 400 МГц: ~15 дБ; 1 ГГц: ~36.8 дБ; 2,5 ГГц: ~624 дБ; 3 ГГц: ~69 дБ; 5,8 ГГц: ~978 дБ
Опис
Кабель LMR-195 (LSR195) — це компактний низьковтратний коаксіальний кабель з хвильовим опором 50 Ом, призначений для використання в сучасних радіочастотних системах, де критично важливими є мінімальні габарити, висока гнучкість та стабільна робота на високих частотах.
Він є значно ефективнішою альтернативою класичному RG-58, забезпечуючи менші втрати сигналу при аналогічному зовнішньому діаметрі. LMR-195 широко використовується в Wi-Fi, LTE, 5G, GPS, телеметрії та компактних антенних підключеннях.
Сфери застосування LMR-195
- Антенні підключення Wi-Fi (2.4 / 5 / 6 ГГц)
- LTE / 5G модеми, MIMO-антени
- GPS, GNSS та навігаційні системи
- Радіоаматорські та професійні RF-системи
- Компактні мобільні та портативні пристрої
- Кабельні збірки з роз’ємами SMA, RP-SMA, MMCX, MCX
LMR-195 оптимальний для трас 5–15 метрів, де потрібно мінімізувати втрати без збільшення діаметра кабелю.
Основні переваги LMR-195
Компактність і висока гнучкість
Зовнішній діаметр лише 4.95 мм та мінімальний радіус вигину 12.7 мм дозволяють прокладати кабель у дуже обмеженому просторі.
Низьке затухання для малого діаметра
Спінений діелектрик Foam PE забезпечує помітно менші втрати сигналу порівняно з RG-174 і RG-58.
Професійне екранування
Комбінований екран (фольга + луджений мідний дріт) забезпечує ефективність екранування понад 90 дБ, зменшуючи вплив перешкод.
Стабільна робота на високих частотах
Робочий діапазон до 6 ГГц, з граничною частотою 37.9 ГГц, що робить кабель придатним для сучасних широкосмугових систем.

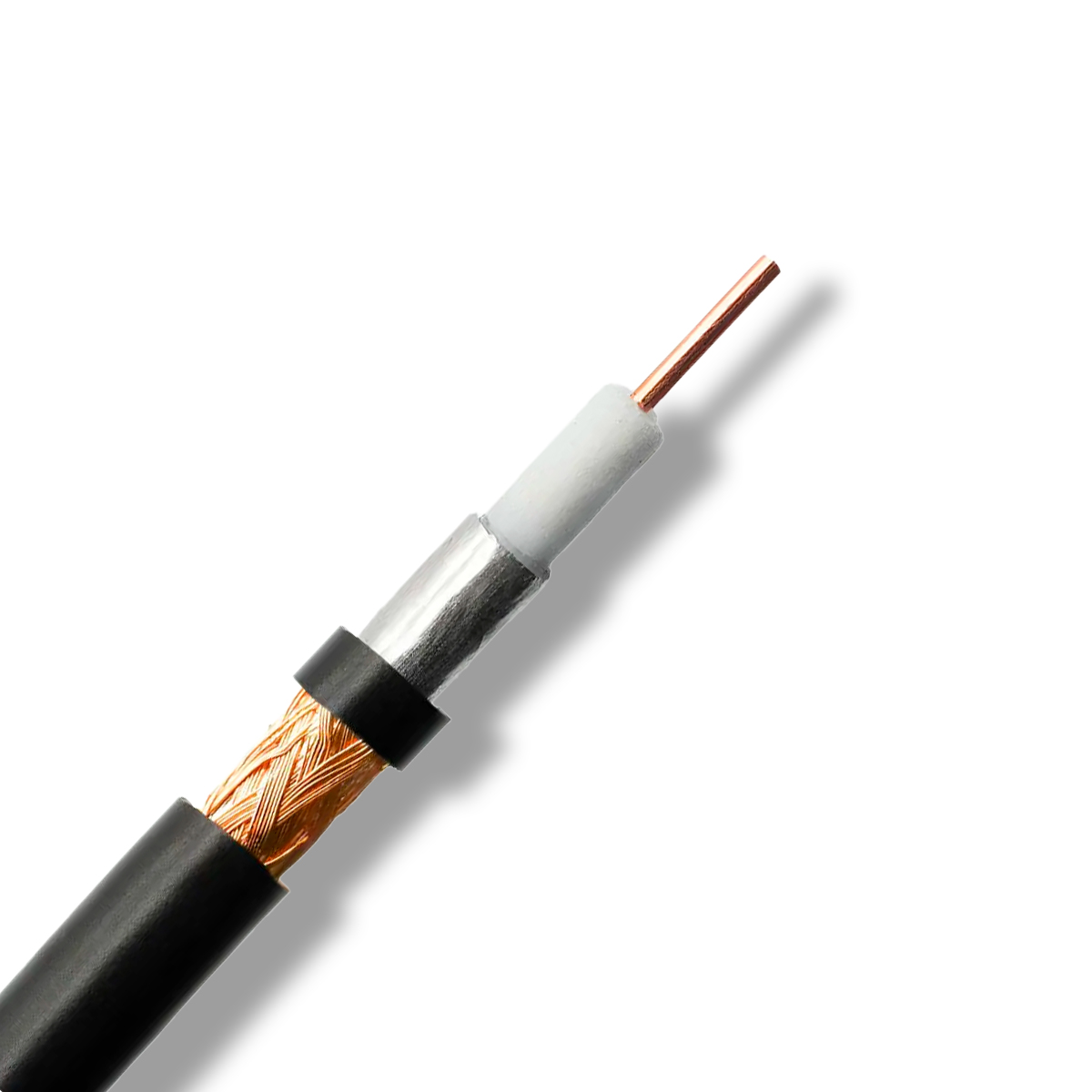

Конструкція кабелю LMR-195
| Елемент кабелю | Опис | Матеріал / Параметри |
| 1. Центральний провідник | Основний струмопровідний елемент | Чиста мідь (Bare Copper), Ø 0.94 мм |
| 2. Діелектрик | Низькі втрати та стабільний імпеданс | Спінений поліетилен (Foam PE), Ø 2.79 мм |
| 3. Екран | Захист від електромагнітних перешкод | Самоклейна алюмінієва фольга + луджений мідний дріт, Ø 3.51 мм |
| 4. Зовнішня оболонка | Механічний і кліматичний захист | Чорний PVC, Ø 4.95 мм |
| Загальна кількість екранів | Рівень екранування | Фольга + мідне плетіння |
| Зовнішній діаметр | Загальний розмір кабелю | Ø 4.95 мм |
Технічні характеристики LMR-195
| Параметр | Значення |
| Тип кабелю | LMR-195 / LSR195, гнучкий коаксіальний |
| Хвильовий опір | 50 Ω |
| Ємність | 80 пФ/м |
| Швидкість поширення сигналу | 75% |
| Робочий діапазон частот | До 6.0 ГГц |
| Гранична частота | До 37.9 ГГц |
| Ефективність екранування | > 90 дБ |
| Іскрове випробування оболонки | 3000 Vrms |
| Мінімальний радіус вигину | 12.7 мм |
| Міцність на розрив | 18 кг |
| Стійкість до стискання | 0.3 кг/мм |
| Температурний діапазон | –40°C … +80°C |
| Вага | 30 г/м |
| Матеріал оболонки | PVC |
| Сумісні конектори | SMA, RP-SMA, MMCX, MCX, інші 50-омні RF-роз’єми |
Таблиця затухання LMR-195
| Частота (МГц) | Затухання (dB/м) |
| 50 | 0.09 |
| 150 | 0.14 |
| 900 | 0.36 |
| 1800 | 0.52 |
| 2500 | 0.62 |
| 3000 | 0.69 |
| 4500 | 0.85 |
| 5800 | 0.97 |
| 6000 | 0.99 |
Висновок
Кабель LMR-195 — це ідеальне рішення для компактних RF-систем, де потрібні мінімальні розміри, хороше екранування та стабільна робота на високих частотах. Він значно перевершує класичні тонкі RG-кабелі та широко використовується в сучасних бездротових технологіях.
Можливе виготовлення кабельних збірок будь-якої довжини з необхідними типами роз’ємів за технічним завданням.
