RG-8/U Коаксіальний кабель бухта 100 метрів
7850,00 ₴
95 в наявності
Опис
Кабель RG-8/U — це низьковтратний коаксіальний кабель з хвильовим опором 50 Ом, призначений для передачі радіочастотних сигналів у професійних та промислових системах зв’язку. Завдяки конструкції з спіненим діелектриком, фольгованим екраном та додатковим мідним плетінням, RG-8/U поєднує низьке затухання, високий рівень екранування та хорошу гнучкість.
Кабель відповідає стандарту MIL-C-17 і широко застосовується як доступна альтернатива LMR-кабелям у завданнях, де важлива стабільність сигналу на середніх і великих дистанціях.
Сфери застосування RG-8/U
- Антенні тракти радіостанцій (VHF / UHF)
- Базові та стаціонарні радіосистеми
- Телекомунікаційні та мережеві RF-лінії
- Ретранслятори та підсилювачі сигналу
- Антенні системи Wi-Fi, LTE, 5G
- Кабельні збірки з роз’ємами N-type, UHF (PL-259), TNC
RG-8/U особливо ефективний у застосуваннях, де потрібно поєднати низькі втрати, хороше екранування та доступну вартість.
Основні переваги RG-8/U
Низьке затухання сигналу
Завдяки використанню спіненого поліетилену (Foam PE) кабель демонструє менші втрати порівняно з класичними RG-кабелями з суцільним діелектриком.
Високий рівень екранування
Комбінований екран з самоклейної алюмінієвої фольги та лудженого мідного дроту забезпечує ефективність екранування понад 90 дБ, що зводить до мінімуму вплив зовнішніх завад.
Висока фазова та електрична стабільність
Швидкість поширення сигналу 85% робить RG-8/U придатним для сучасних високочастотних застосувань до 6 ГГц.
Стійкість до зовнішніх впливів
Зовнішня оболонка з чорного поліетилену (PE) стійка до ультрафіолету, температурних коливань та механічних навантажень, що дозволяє використовувати кабель як всередині, так і зовні приміщень.

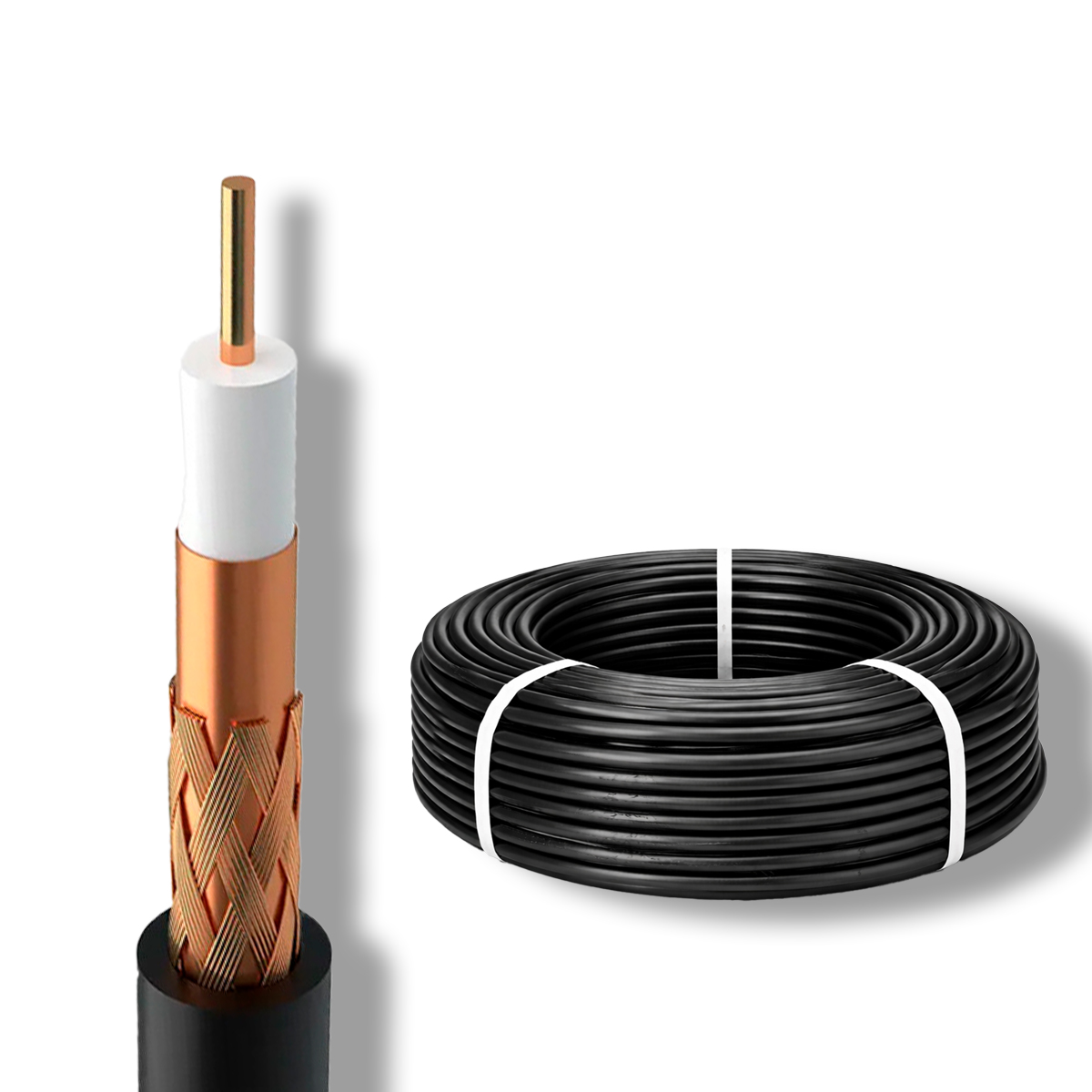

Конструкція кабелю RG-8/U
| Елемент кабелю | Опис | Матеріал / Параметри |
| 1. Центральний провідник | Основний струмопровідний елемент | Алюміній з мідним покриттям (CCA), Ø 2.74 мм |
| 2. Діелектрик | Забезпечення низьких втрат і стабільного імпедансу | Спінений поліетилен (Foam PE), Ø 7.24 мм |
| 3. Екран | Захист від електромагнітних перешкод | Самоклейна алюмінієва фольга + луджене мідне плетіння, Ø 8.00 мм |
| 4. Зовнішня оболонка | Захист від зовнішніх впливів | Чорний поліетилен (PE), Ø 10.16 мм |
| Загальна кількість екранів | Рівень екранування | Фольга + мідне плетіння |
| Зовнішній діаметр | Загальний розмір кабелю | Ø 10.16 мм |
Технічні характеристики RG-8/U
| Параметр | Значення |
| Тип кабелю | RG-8/U, гнучкий коаксіальний |
| Стандарт | MIL-C-17 |
| Хвильовий опір | 50 Ω |
| Ємність | 78 пФ/м |
| Швидкість поширення сигналу | 85% |
| Робочий діапазон частот | До 6.0 ГГц |
| Іскрове випробування оболонки | 8000 Vrms |
| Ефективність екранування | > 90 дБ |
| Мінімальний радіус вигину | 25.4 мм |
| Температурний діапазон | –40°C … +80°C |
| Вага | 80 г/м |
| Матеріал оболонки | Поліетилен (PE) |
| Тип екрана | Фольга + луджене мідне плетіння |
| Сумісні конектори | N-Type, UHF (PL-259), TNC, інші 50-омні RF-роз’єми |
Таблиця затухання RG-8/U
| Частота (МГц) | Затухання (dB/м) |
| 400 | 0.10 |
| 1000 | 0.16 |
| 1800 | 0.20 |
| 3000 | 0.28 |
| 4000 | 0.34 |
| 5000 | 0.38 |
| 6000 | 0.42 |
Висновок
Кабель RG-8/U — це збалансоване рішення для RF-систем, де потрібні низькі втрати, високий рівень екранування та стабільна робота на високих частотах. Завдяки сучасній конструкції та відповідності стандарту MIL-C-17, він є надійною альтернативою дорожчим low-loss кабелям у багатьох професійних задачах.
Можливе виготовлення кабельних збірок будь-якої довжини з необхідними типами роз’ємів за вашим технічним завданням.
